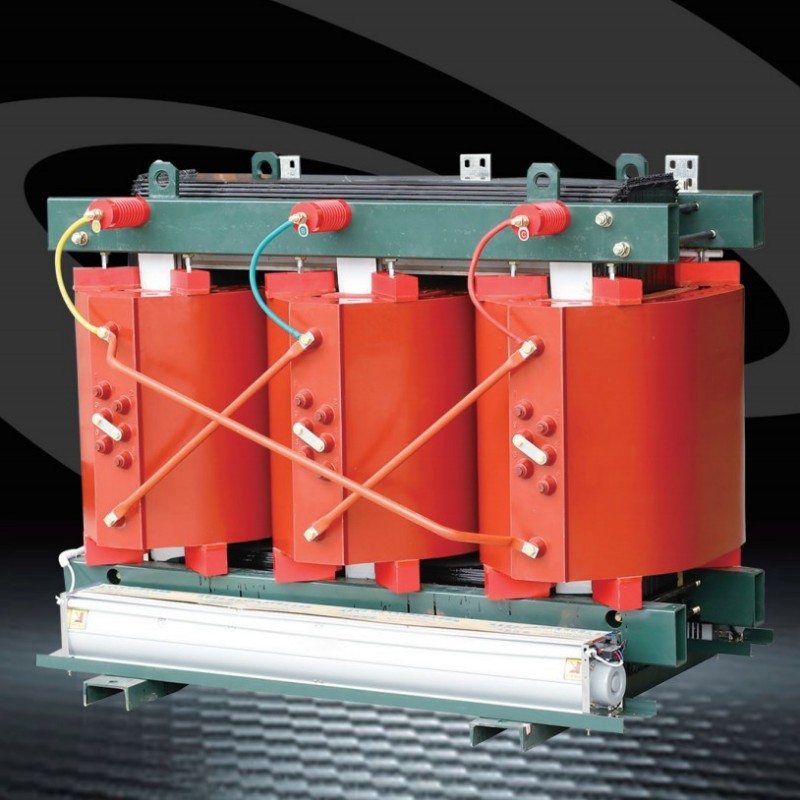

Ora kaya tradisionalTransformer sing dicelupake minyak, SC (B) 13--20-10kv cast transformer garing garing kanggo teknologi pemutus epoksi kanggo nyetel standar kinerja, nggawe pilihan penting kanggo infrastruktur kritis lan setelan kutha.
Sadurunge njelajah fitur-fitur kasebut, ayo dekorasi jeneng model:
S: nggantosi trafo telung phase ("s" kanggo "telung tahap" ing basa Cina).
C: nuduhake jampel resin, teknologi utama sing njamin keamanan geni lan daya tahan.
(B): nuduhake coil foil-luka-luka sing kurang voltase, pilihan desain sing ngatasi masalah umum ing coil kabel tradisional.
13: Nomer serial desain, nggambarake iterasi teknik majeng kanggo luwih efisiensi.
: Kapasitas sing dirating saka 50 kVA nganti 3150 kVA.
20-10kv: Tingkat voltase sisih dhuwur voltase.
● Instalasi sing dhuwur: ora ngluwihi 1000m ndhuwur segara;
● Gelombang voltase listrik: padha karo gelombang sine;
● Simetri voltase sumber daya multi-phase: voltage listrik sing disambungake menyang trafo multi-phase kudu kira-kira simetris;
● suhu sekitar: suhu udhara maksimal + 40 ° C; Suhu rata-rata maksimal + 30 ° C; Suhu rata-rata taunan maksimal + 20 ° C; Suhu udhara minimal -25 ° C (ditrapake kanggo transformer njero ruangan).
● inti
1. Core kasebut dibangun lembaran baja silikon sing adhem kanthi ramping kanthi permeabilitas magnetik sing dhuwur, orientasi gandum sing apik banget, lan 45 ° sing kepenak kabeh. Intine nggunakake tabung persegi khusus narik struktur piring, kanthi sikil inti sing diikat nganggo tape insulasi. Lumahing inti dilapisi karo resin khusus kanggo nyegah kelembapan lan teyeng, kanthi efektif nyuda kerugian beban, saiki ora ana.
2.Sawis, Flame-Retardant, lan Polusi Gratis, bisa diinstal langsung ing Pusat MANU.
Ngrawuhi-gratis, gampang diinstal, lan biaya operasi kurang sakabehe.
4. Woh-wohan resistansi sumebar kanggo operasi normal ing asor 100% lan bisa diisi maneh sawise outage tanpa pangatusan sadurunge.
5.Luwih rugi, discharge sebagean sing kurang, swara murah, lan dissip percakatan sing kuwat kabeh dijamin. Dilengkapi sistem kontrol perlindungan suhu lengkap, nyedhiyakake jaminan sing bisa dipercaya kanggo operasi transformer sing aman. Linuwih dhuwur. Adhedhasar panaliten operasional produk sing wis ditindakake, indikator linuwih produk tekan standar profesional internasional.
● coil coil
Angin-tumpukan rendah nggunakake potongan tembaga tunggal, bebarengan karo Kelas F Turner Fall Insulasi, tatu ing mesin tumpukan foil sing darmabakti. Keranjang kanthi efektif ngatasi masalah sirkuit circuit sing penting, dissiti seimbang-alangan sing kurang apik, kesalahan sudut helix sing ora stabil, lan produk kabel luka sing kurang-tali. Perusahaan iki uga nggunakake potting lan curing kanggo nggawe kelembapan - lan rampung tahan nata.
● Piranti kontrol suhu
Transformer nggunakake termometer sinyal seri BWDK. Sensor suhu dipasang ing separo ndhuwur coil voltase, kanthi otomatis ndeteksi lan nampilake tingkat asor saka saben telung fase. Uga nampilake weker suhu lan fungsi tripping.
● Konversi voltase
Konektor kasebut ngidini konversi voltase antarane 10kV lan 20kV ing posisi sing beda, rapat sistem 10KV lan 20KV.
Keamanan ora bisa dirundingake ing sistem listrik, utamane ing wilayah sing ana risiko utawa akeh sing akeh. Trafformer SC (B) 13--20-10kv Transformer dibangun kanggo Excel babagan iki, kanthi fitur sing ngatasi bahaya geni, kelembapan, lan stabilitas operasional. Operasi perlindungan geni, polusi-gratis epoxy resin, materi insamer transformer, kanthi retardan. Ora ngeculake gas beracun nalika kapapar suhu sing dhuwur lan bisa tahan panas sing cendhak tanpa ngobong geni. Iki nggawe transformer cocog kanggo lokasi sensitif geni kayata:
● spasi ing njero lemah: lorong, tambang, lan terowongan.
● Bangunan umum: Sekolah, rumah sakit, lan pusat komersial.
● Fasilitas kritis: tanduran tenaga, sawah, lan bangunan dhuwur.
Ora kayaTransformer sing dicelupake minyak, ora ana résiko kontaminasi lemah utawa banyu saka bocor-Aligning kanthi standar lingkungan modern.
Kanggo mangerténi pembentukan transformer, ayo goleki paramèter teknis utama:
| Kapasitas sing dirating (KVA) | Kombinasi voltase | Gabung label klompok | Rugi (kw) | Saiki ora ana (%) | Circuitresistance cendhak (%) | |||
| HV (KV) | HV Pungkasan | LV (KV) | Mbukak | Ora ana beban | ||||
| 50 | 20, 2224/10, 12 | ± 5% ± 2X2.5% | 0.4 | Dyn11 | 1.23 | 0.3 | 2.3 | 6 |
| 100 | 1.98 | 0.47 | 1.9 | |||||
| 160 | 2.46 | 0.58 | 1.7 | |||||
| 200 | 2.93 | 0.64 | 1.6 | |||||
| 250 | 3.4 | 0.73 | 1.5 | |||||
| 315 | 4.06 | 0.84 | 1.4 | |||||
| 400 | 4.82 | 1.0 | 1.3 | |||||
| 500 | 5.76 | 1.17 | 1.3 | |||||
| 630 | 6.8 | 1.32 | 1.2 | |||||
| 800 | 8.22 | 1.52 | 1.1 | |||||
| 1000 | 9.73 | 1.79 | 1.0 | |||||
| 1250 | 11.48 | 2.06 | 1.0 | |||||
| 1600 | 13.79 | 2.41 | 0.9 | |||||
| 2000 | 16.29 | 2.8 | 0.9 | |||||
| 2500 | 19.27 | 3.34 | 0.8 | |||||
| 3150 | ||||||||

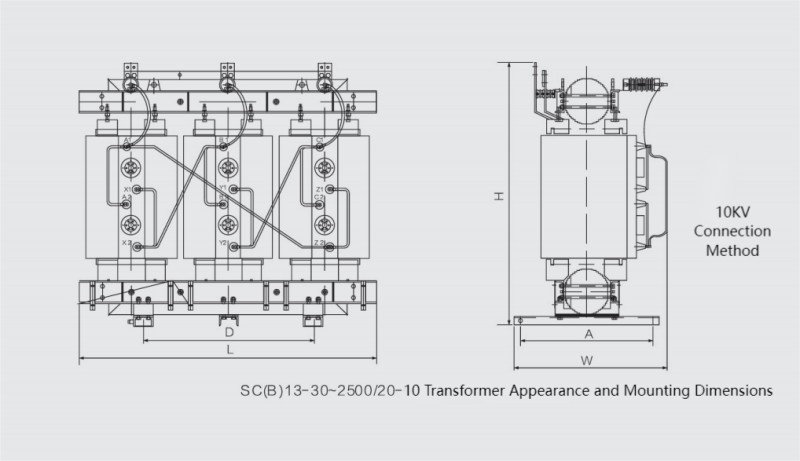

| Ora. | Kapasitas | Ukuran Produk | Plato dhasar | Komentar | |||
| Dawane | Jembaré | Dhuwur | Horisontal | Vertikal | |||
| 1 | 100 | 970 | 690 | 955 | 550 | 600 | |
| 2 | 125 | 985 | 745 | 1080 | 660 | 660 | |
| 3 | 160 | 990 | 750 | 1080 | 660 | 660 | |
| 4 | 200 | 990 | 755 | 1090 | 660 | 660 | |
| 5 | 250 | 1040 | 780 | 1030 | 660 | 660 | |
| 6 | 315 | 1060 | 775 | 1120 | 660 | 660 | |
| 7 | 400 | 1090 | 785 | 1150 | 660 | 660 | |
| 8 | 500 | 1110 | 795 | 1210 | 660 | 660 | |
| 9 | 630 | 1240 | 900 | 1130 | 820 | 820 | |
| 10 | 800 | 1320 | 905 | 1280 | 820 | 820 | |
| 11 | 1000 | 1370 | 925 | 1330 | 820 | 820 | |
| 12 | 1250 | 1420 | 1000 | 1470 | 940 | 940 | |
| 13 | 1600 | 1460 | 1010 | 1570 | 940 | 940 | |
| 14 | 2000 | 1520 | 1150 | 1580 | 1070 | 1070 | |
| 15 | 2500 | 1620 | 1150 | 1700 | 1070 | 1070 | |
