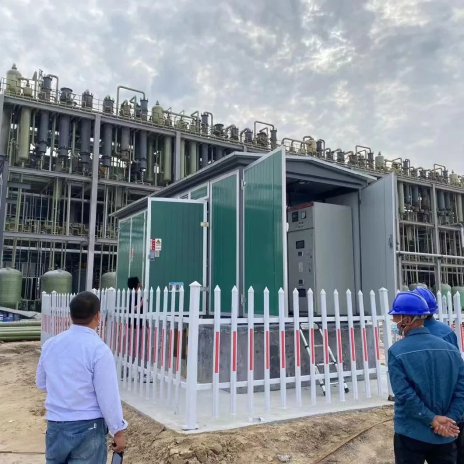

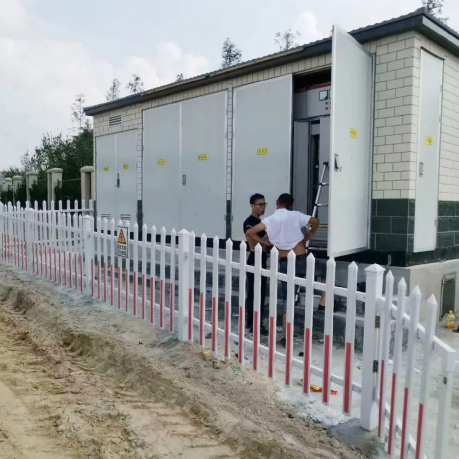

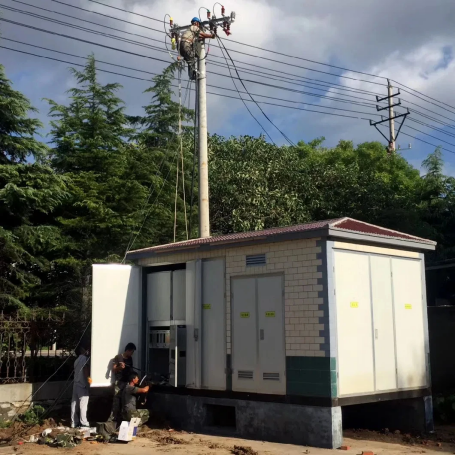

Substasi Tipe kothak (disingkat minangka substasi jinis kothak) cocog kanggo wilayah omah, substasi umum kutha, peralatan listrik energi, nggunakake macem-macem jinis kompak, digunakake kanggo garis lan distribusi energi listrik.
1. IngSubstasi Tipe kothakNihan kudu duwe limang fungsi perlindungan miturut syarat standar, kalebu pangayoman srengenge, pangayoman udan, perlindungan bledug, pangayoman karat, kayata ula). Bahan cangkang bisa dadi piring baja tahan karat, piring baja sing digulung kanthi kadhemen, piring alloy aluminium, plate baja warna lan piring semen. Badan kothak kasusun saka telung bagéan: dhasar, cangkang lan ndhuwur tutup. Dasar umume dilas utawa dipasang karo bolts nggunakake baja saluran, sudut baja, baja sing rata, piring baja, lsp.; Supaya bisa nyukupi kebutuhan ventilasi, garis dissipasi panas lan mlebu, bolongan jalur lan bolongan bunder dibukak ing posisi sing cocog. Nihan kothak lan tutup ndhuwur bisa mbengkongake, dilas utawa disambungake kanthi ngawut-awut baja, letuteran baja sing ana, letcara baja aluminium, lan sapiturute, "gabungan Substation "kanthi desain sing digabungake, umume desainer ora nggunakake metode kanggo ngisi cangkang kanthi pangisi daya, amarga sanajan bisa ngilangi paneliten transformer. Mula, saliyane kanggo nahan bolongan louver ing cangkang, wilayah dissipasi panas saya tambah lan konvensi udara saya tambah kuat kanggo nyebarake panas, nalika nyuda biaya manufaktur.
2. Piranti distribusi voltase dhuwur saka traformer kothak dipérang dadi rong jinis: Jenis Terminal Network lan Jenis Jaringan Dering ing babagan mode garis sing mlebu; Ing babagan arah garis sing mlebu, bisa dipérang dadi garis mlebu ing ndhuwur kothak (biasane digunakake ing lapangan kothak tradisional) lan garis-garis mlebu tradisional) lan garis-garis mlebu ing njero ruangan lan ora ana ing njero ruangan (umume digunakake ing desain modern). Ana pirang-pirang ganti seri SF6 kanthi gas SF6 minangka medium extinguish Arc, nanging biaya luwih dhuwur tinimbang switch beban tinggi FN12 Series. Switch jinis iki duwe macem-macem struktur, kalebu karo sekring, tanpa sekring, switching ground, lan sapiturute, lan umume dilengkapi tampilan langsung. Mekanisme operasi umume manual lan listrik. Peralatan Perlindhungan Ngalih karo Fuse bisa dipotong kanthi otomatis nalika sirkuit cendhak circuited. Ana uga saklar Vacuum kanthi vakum minangka medium sing bisa digunakake ARC, sing bisa digunakake dhewe, kanthi sekring, utawa ing seri karo Series SF6 Series Muat Sime, nanging bakal nambah biaya kasebut. Pangguna ora perlu nggunakake kanthi cara iki yen ora duwe syarat khusus. Yen pangguna duwe syarat metering sing dhuwur-voltase, piranti distribusi voltase dhuwur saka transformasi jinis kothak uga kudu dilengkapi karo kabinèt metering kothak, lan strukture umume dumadi saka CT, PT, Piranti Telemetry. Nanging, meter saka substasi jinis kothak kudu didhasarake ing sisih rendah, sing bisa nambah linuwih sumber tenaga lan nyuda faktor sing ora stabil. Kerugian transformer bisa diowahi dadi biaya listrik sing ditanggung dening pangguna.
3 .. IngTransformer Tipe kothakDilengkapi ruangan transformer independen, sing biasane dumadi saka transformer, sistem kontrol suhu kanthi otomatis, lampu, lan guardrails keamanan. Transformer bakal ngetokake panas nalika mlaku, mula masalah dissipasi panas lan ventilasi minangka titik utama desain Transformer Box. Panas sing digawe saka operasi transformer bakal nambah suhu ing njero ruangan, utamane nalika suhu sekitar dhuwur. Ventilasi alami asring ora bisa njamin operasi sing bisa dipercaya lan aman. Saliyane nggunakake ventilasi alami kanggo kapasitas cilik, perlindungan pangukuran suhu umume dirancang lan meksa langkah-langkah exhaust digunakake kanggo ngatasi masalah kasebut. Sistem kasebut kalebu piranti sing ngukur sing bisa ngukur suhu kamar lan suhu minyak transformer, lan ngontrol input penggemar exhaust miturut sirkuit kontrol kanthi otomatis. Transformer bisa dipilih minangka jinis lemut utawa garing. Amarga jinis garing larang, pangguna umume luwih seneng jinis minyak sing nyemprotake kanggo nyuda biaya tanpa syarat khusus. Kapasitas kasebut umume 100-1250kva, lan maksimal ora ngluwihi 1600kva.
4 .. Kamar rendah rendah transformer kothak duwe struktur desain beda miturut panggunaan macem-macem lan pertambangan perusahaan utawa wilayah omah. Transformer kothak sing digunakake ing perusahaan industri lan pertambangan kudu dirancang kanthi kapisah kanggo sumber daya lan sumber daya. Nalika ngukur voltase sing sithik, biro sumber daya mbutuhake meter listrik listrik sing kapisah amarga rega unit lampu listrik luwih dhuwur tinimbang listrik listrik. Substasi sing digunakake ing wilayah omah ora kudu nimbang masalah listrik listrik. Jumlah rute output ing ruangan rendah voltase beda-beda miturut kapasitas transformer lan kabutuhan pangguna. Yen kapasitas cilik lan panjaluk kasebut cilik, kurang sithik bisa disetel; Yen kapasitas gedhe lan panjaluk kasebut dhuwur, rute liyane bisa disetel. Uga bisa dilebokake ing format operasi koridor.
