Distribusi daya sing dipercaya, cepet, lan aman minangka prasyarat kanggo pertumbuhan ekonomi lan kemajuan sosial. Ing infrastruktur kutha, fasilitas industri, proyek energi sing bisa dianyari, lan penyebaran daya darurat, insinyur lan pangembang proyek tambah akeh nuntut solusi distribusi sing nyuda garis wektu konstruksi sipil, nyuda resiko proyek total, lan njaga keamanan operasional sing paling dhuwur.
Substation Transformer Box-Type - uga dikenal minangka gardu kompak utawa gardu prefabrikasi - njawab panjaluk kasebut kanthi unit sing wis dirakit pabrik, sing wis diuji sing nggabungake switchgear voltase medium (MV), trafo distribusi, lan peralatan distribusi voltase rendah (LV) ing siji kandang tahan cuaca. Ngilangi kabutuhan bangunan gardu konvensional, gardu kothak bisa dipasang ing papan sing wis disiapake, energized, lan diselehake menyang layanan ing bagian sekedhik saka wektu sing dibutuhake dening pendekatan tradisional.
Lugao Power Co., Ltd. minangka spesialis terkemuka ing China ing gardu transformator jinis kotak, nawakake produk Tipe Eropa (standar IEC) lan Tipe Amerika (standar ANSI/IEEE). Model pabrik langsung perusahaan, kepatuhan multi-standar, lan kemampuan teknik khusus sing kuat ndadekake OEM lan mitra grosir sing dipercaya kanggo kontraktor EPC, utilitas, pangembang industri, lan pamilik proyek energi terbarukan ing saindenging jagad.
Kertas putih iki nyedhiyakake analisis teknis lan komersial sing komprehensif saka gardu transformator jinis kothak: taksonomi produk, prinsip teknik, tolok ukur kinerja, tuntunan aplikasi, kepatuhan standar, lan metodologi keputusan pengadaan. Iki dimaksudake minangka dokumen referensi kanggo insinyur listrik, manajer proyek, profesional pengadaan, lan pembuat keputusan teknis.
Konsumsi tenaga global diprakirakake bakal tuwuh ing 2.4-3.1% saben taun nganti 2035, didorong dening ekspansi industri, pertumbuhan populasi kutha, adopsi kendaraan listrik, lan integrasi sumber energi sing bisa dianyari sing disebarake. Cara konstruksi gardu konvensional - mbutuhake struktur sipil permanen, garis wektu sing diidinake, lan kru instalasi gedhe - saya ora cocog karo kacepetan lan keluwesan sing dituntut dening pangiriman proyek modern.
Kangge, pangarepan safety lan linuwih saka utilitas lan badan pangaturan terus mundhak. Acara kayata kegagalan peralatan amarga proteksi lingkungan sing ora nyukupi, kedadeyan lampu kilat busur saka bagean urip sing katon, lan kontaminasi lenga saka peralatan warisan kabeh ndadekake owah-owahan menyang arsitektur distribusi sing luwih terpadu, diuji pabrik, lan tertutup.
Pasar gardu kompak / kothak-jinis global regane udakara $ 13.5 milyar ing taun 2023 lan samesthine bakal tuwuh ing CAGR udakara 7.2-8.5% nganti 2030. Vektor wutah utama kalebu:
| wilayah | 2023 Nilai | Prakiraan 2030 | CAGR | Supir Kunci |
|---|---|---|---|---|
| Asia-Pasifik | USD 5,4 B | USD 9.8 B | 8,9% | Industrialisasi, RE |
| Eropah | USD 3,1 B | USD 5.1 B | 7,4% | Modernisasi kothak |
| Amerika Utara | USD 2,6 B | USD 4.2 B | 7,1% | Panggantos infra tuwa |
| MEA & Amerika Latin | USD 2,4 B | USD 4,5 B | 9,4% | Program elektrifikasi |
Tabel 1 — Pasar Substation Tipe Kotak Global miturut Wilayah, 2023–2030
A Gardu Transformator Tipe Box(uga diarani gardu kompak, gardu prafabrikasi, utawa gardu paket) yaiku unit distribusi daya sing wis dirakit pabrik, sing wis diuji kanthi lengkap sing nggabungake telung komponen fungsional ing siji kandang tahan cuaca:
Déwan pabrik mesthekake yen kabel internal, sambungan busbar, setelan relay protèktif, lan antarmuka antarkomponèn rampung, diuji, lan diverifikasi sadurunge dikirim. Pakaryan ing situs dikurangi dadi persiapan pondasi sipil, terminasi kabel MV/LV, grounding, lan energisasi.
Gardu jinis kothak sacara umum dikategorikake dadi rong kulawarga desain, nggambarake tradhisi teknik sing beda lan preferensi standar regional:
| ukuran | Tipe Eropa | Tipe Amérika |
|---|---|---|
| Standar | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 Series |
| MV Ngalih | Vakum CB utawa SF₆ switchgear | Fuse + Load Break Switch (LBS) |
| Transformer | Jinis garing (luwih disenengi) utawa dicelupake minyak | Dicelup lenga (standar) |
| Wilayah Sasaran | Eropa, China, Timur Tengah, Asia-Pasifik, Afrika | Amerika Utara, Amerika Latin, sebagian Asia & Afrika |
Tabel 2 - Tipe Eropah vs Amérika: Klasifikasi Tingkat Top
Gardu kothak Tipe Eropa nganggo tata letak telung kompartemen modular ing pager galvanis utawa stainless steel sing dicelup panas. Telung kompartemen - switchgear MV, trafo, lan distribusi LV - dipisahake sacara fisik dening tembok partisi internal, nyedhiyakake panyebaran kesalahan busur lan ngidini akses mandiri kanggo pangopènan tanpa de-energising bagean jejer.

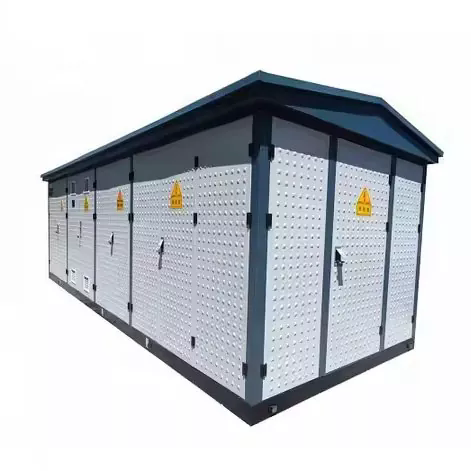

Gambar 1 — Gardu Kothak Tipe Eropa
Kompartemen MV nampung Unit Utama Ring (RMU) utawa panel MV individu gumantung saka topologi pasokan (radial utawa feeder dering). Loro teknologi switchgear utama digunakake:
| Teknologi | Katrangan |
|---|---|
| Pemutus Sirkuit Vakum (VCB) | Interrupts fault lan mbukak arus ing botol interrupter vakum. Nawakake daya tahan dhuwur (10.000+ siklus operasi), reresik fault cepet (<50 ms), lan SF₆-free — tambah disenengi ing peraturan lingkungan. |
| SF₆ Gas-Insulated Switchgear (GIS) | Migunakake gas sulfur hexafluoride kanggo quenching busur lan insulasi. Banget kompak lan dipercaya banget. Cathetan: SF₆ minangka gas omah kaca sing kuat (GWP ~23.500) lan panggunaane tundhuk ngencengi peraturan lingkungan ing EU lan ing papan liya. |
| Ring Unit Utama (RMU) | Piranti ngoper sing disegel pabrik, terisolasi gas (SF₆ utawa vakum) sing nggabungake switch pemutus beban lan sekring proteksi ing unit tertutup logam sing kompak. Becik kanggo jaringan distribusi ring-feeder. |
Switchgear MV nyedhiyakake kabeh fungsi proteksi sing dibutuhake: overcurrent (ANSI 51), earth fault (ANSI 51N/67N), lan proteksi diferensial sing ditemtokake. Kepatuhan IEC 62271-200 njamin klasifikasi kesalahan busur (IAC - Klasifikasi Internal Arc) kanggo proteksi personel.
Teluk trafo saka gardu jinis Eropa sing paling umum nampung trafo jinis garing resin tuang (seri SCB), sanajan unit sing dicelupake minyak uga digunakake. Preferensi kanggo jinis garing ing substation jinis Eropa selaras karo kaluwihan safety geni sing kritis kanggo instalasi kutha, komersial, lan njero ruangan. Karakteristik utama:
Kompartemen LV ngemot papan distribusi LV utama kanthi molded case circuit breakers (MCCBs) utawa open-type air circuit breakers (ACBs) ing feeder metu, metering energi, kapasitor koreksi faktor daya (opsional), lan antarmuka kanggo ngawasi remot lan integrasi SCADA. Sistem busbar ukurane kanggo arus sing dirating kanthi rating tahan sirkuit cendhak sing cocog saben IEC 61439.
| Parameter | Spesifikasi Range |
|---|---|
| Kapasitas Rated | 100 kVA – 2.500 kVA (standar); nganti 6.300 kVA khusus |
| Kelas Tegangan MV | 6 kV, 10 kV, 20 kV, 35 kV |
| Tegangan Output LV | 0,4 kV (3P+N), kasedhiya khusus |
| Piranti Ngalih MV | Vakum CB / SF₆ RMU / Ngalih Beban Break |
| Tipe Transformer | Resin tuang jinis garing (luwih disenengi) utawa dicelup minyak |
| Rating Short-Circuit | 16 kA / 20 kA / 25 kA (1 s) — saben IEC 62271 |
| Kelas Proteksi | standar IP33D; IP44 / IP54 kanthi enclosure sing ditingkatake |
| Suhu sekitar | -25 °C nganti +40 °C standar; -40 °C versi Arktik kasedhiya |
| Altitude | Nganti 1.000 m standar; versi de-rated nganti 4.000 m |
| Standar sing ditrapake | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrasi Smart Grid | Antarmuka komunikasi IEC 61850 kasedhiya; SCADA-siap |
Tabel 3 — Gardu Kothak Tipe Eropa: Spesifikasi Teknis Indikatif
Tipe Amérika (uga diarani Pad-Mounted utawa Loop-Feed Transformer Substation) dibedakake kanthi tata letak internal segi telu utawa linear, kanthi kompartemen switch MV lan LV metering / bagean distribusi sing bisa diakses saka ngarep lan sisih, lan trafo sing dicemplungake minyak manggoni teluk tengah. Enclosure njaba biasane minangka lemari baja sing dicet kanthi ukuran abot kanthi lawang sing bisa dikunci, dirancang kanggo instalasi tingkat lemah ing bantalan beton.

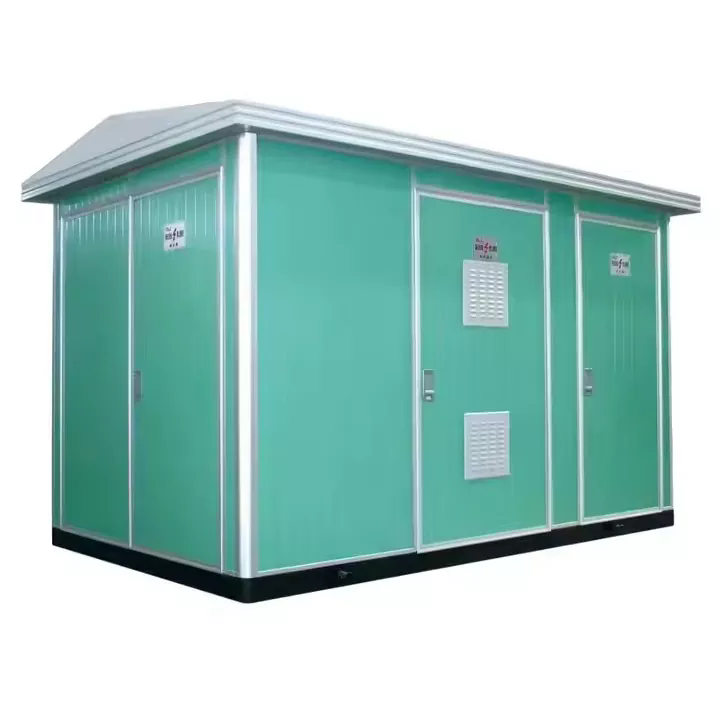

Gambar 2 — Gardu Kothak Tipe Amérika
Jinis Amerika nggunakake konfigurasi switch MV sing luwih prasaja, luwih ekonomis dibandhingake karo jinis Eropa. Susunan standar kalebu:
Konfigurasi iki nawakake kombinasi kesederhanaan, efektifitas biaya, lan linuwih. Ora ana elektronik proteksi sing kompleks nyuda beban pangopènan lan syarat katrampilan khusus, saéngga cocog kanggo aplikasi ing wilayah sing duwe infrastruktur tenaga kerja teknis sing winates.
Transformator ing gardu jinis Amerika biasane unit sing dicelupake lenga, disegel (tanpa konservator). Desain sing disegel kanthi lengkap nyegah kelembapan mlebu ing lenga, ngilangi panyebab utama degradasi insulasi. Karakteristik utama:
Bagean LV saka gardu jinis Amerika luwih gampang, biasane kalebu pemutus utama utawa pedhot sambungan, soket meter energi, lan sambungan kanggo feeder LV sing metu. Distribusi LV sing luwih canggih (beberapa feeder metu, koreksi faktor daya, ngawasi remot) bisa digabung nanging kurang umum ing konfigurasi standar.
| Parameter | Spesifikasi Range |
|---|---|
| Kapasitas Rated | 75 kVA – 2.500 kVA (standar); 3.750 kVA+ kanthi desain khusus |
| Kelas Tegangan MV | 5 kV, 15 kV, 25 kV, 35 kV (Kelas ANSI) |
| Tegangan Output LV | 120/240 V (fase tunggal), 208Y/120 V, 480Y/277 V, utawa khusus |
| Piranti Ngalih MV | Bay-O-Net / Sekring Watesan Saiki + Ngalih Break |
| Tipe Transformer | Dicelup lenga, disegel hermetis (ONAN) |
| Enclosure | Baja ukuran abot, dilapisi bubuk / cat poliuretan; tamper-tahan |
| Kelas Proteksi | Standar NEMA 3R (tahan udan & udan es); NEMA 4X opsional |
| Desain Deadfront | Ya - konektor siku kanggo mandap kabel MV tutul-aman |
| Standar sing ditrapake | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standar - rong posisi kabel MV mlebu (mampu feed loop) |
Tabel 4 — Gardu Kothak Tipe Amérika: Spesifikasi Teknis Indikatif
Nalika loro jinis produk nepaki tujuan dhasar distribusi daya sing kompak, prefabrikasi, filosofi desain, kemampuan proteksi, profil biaya siklus urip, lan lingkungan aplikasi sing optimal beda-beda. Tabel ing ngisor iki nyedhiyakake perbandingan terstruktur kanggo ndhukung keputusan pemilihan teknologi.
| Kriteria | Tipe Eropa | Tipe Amérika |
|---|---|---|
| Proteksi MV | pangayoman CB lengkap karo relay; diskriminasi fault dhuwur | adhedhasar sekring; prasaja, selectivity zona fault winates |
| Transformer | Jinis garing disenengi - geni-aman, kurang pangopènan | Oil-nyemplungaken - kuwat, biaya-efektif, buktiaken |
| Biaya Modal | Luwih dhuwur (15–30% premium vs. Amerika) | Lower - ekonomi kanggo proyek budget-dibatasi |
| Smart Grid Siap | Apik banget - IEC 61850, SCADA, remot kontrol | dhasar - winates native Intelligence; upgradeable |
| Fire Safety | Apik banget (trafo tipe garing, kelas geni F1) | Apik - desain lenga sing disegel; pancegahan geni dibutuhake |
| Pangopènan | Kurang banget - jinis garing ora butuh servis minyak | Moderate - ngawasi kondisi lenga periodik |
| Instalasi | Luwih rumit; komisioning spesialis | Prasaja, cepet - becik kanggo panyebaran sing disebarake |
| Toleransi kakehan | Apik (karo pilihan pendinginan udara paksa) | Banget - gedhe lenga massa termal |
| Standar Utama | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabel 5 - Gardu Kothak Tipe Eropa vs Amérika: Comprehensive Comparison
Ora ana jinis sing unggul sacara universal. Tipe Eropa nyedhiyakake intelijen proteksi sing luwih gedhe, safety geni, lan skalabilitas smart-grid kanthi biaya premium, dadi optimal kanggo lingkungan kutha, komersial, lan diatur. Tipe Amerika nawakake efisiensi biaya lan kesederhanaan panyebaran kanggo taman industri, jaringan pinggiran kutha, lan proyek sing sensitif anggaran.
Enclosure minangka baris pertahanan pertama kanggo peralatan listrik internal lan minangka unsur kritis kanggo linuwih jangka panjang. Gardu kothak Daya Lugao nggunakake hirarki konstruksi ing ngisor iki gumantung saka jinis produk lan spesifikasi lingkungan:
| Jinis Bahan | Katrangan |
|---|---|
| Baja Hot-Dip Galvanis (HDG). | Konstruksi garis dasar kanggo kabeh unit standar. lapisan seng menehi resistance karat banget; cocok kanggo lingkungan industri lan kutha umum. Lapisan seng minimal: 85 μm saben ISO 1461. |
| 304/316L Stainless Steel | Ditemtokake kanggo aplikasi pesisir, segara, kimia, utawa kelembapan dhuwur. Kelas 316L nyedhiyakake resistensi klorida sing unggul. Standar kanggo gardu proyek angin lepas pantai. |
| Aluminium Alloy Enclosure | Opsi entheng kanggo situs kanthi watesan bobot utawa watesan logistik transportasi. Rampung lumahing anodised menehi resistance karat tanpa lukisan. |
| GRP / FRP Komposit | Opsi polimer sing dikuatake kaca kanggo aplikasi sing mbutuhake kandang non-magnetik, non-konduktif (contone, suite MRI, lingkungan elektronik sing sensitif). |
Proteksi enclosure marang partikel padhet lan banyu ditemtokake dening kode IP (IEC 60529). Tingkat proteksi standar lan ditingkatake Lugao yaiku:
| Kelas IP | Tingkat pangayoman | Aplikasi Khas |
|---|---|---|
| IP33D | Proteksi bledug / udan (semprotan 15 °). | Instalasi ruangan standar, iklim umum |
| IP44 | Splash-bukti saka kabeh arah | Wilayah pesisir, zona curah udan tropis |
| IP54 | Dilindungi bledug + anti cipratan | Lingkungan industri bledug, iklim gurun |
| NEMA 3R | Hujan & es (standar ANSI/NEMA) | Tipe Amerika kanggo proyek Amerika Utara / ANSI |
Tabel 6 - Kelas Proteksi IP / NEMA Enclosure sing ditawakake Lugao Power
Manajemen termal sing efektif ing enclosure penting kanggo nyegah tuwa prematur insulasi lan njamin operasi ing watesan suhu sing dirating. Gardu induk Lugao makaryakke:
Kepatuhan karo standar internasional lan nasional sing ditrapake ora opsional - iki minangka dhasar persetujuan proyek, perjanjian interkoneksi sarana, jangkoan asuransi, lan perlindungan tanggung jawab hukum jangka panjang. Produk Lugao Power dirancang, diprodhuksi, lan diuji sesuai karo matriks lengkap standar sing ditrapake kanggo produk jinis Eropa lan Amerika.
| Standar | awak | Cakupan |
|---|---|---|
| IEC 62271-202 | IEC | Gardu prefabrikasi voltase dhuwur / voltase rendah - standar desain utama kanggo jinis Eropa. |
| IEC 60076-11 | IEC | Trafo daya tipe garing - kinerja geni, kelas iklim/lingkungan, insulasi. |
| IEC 62271-1 / -100 / -200 | IEC | Spesifikasi umum kanggo switchgear AC; pemutus sirkuit AC; Switchgear sing ditutupi logam AC. |
| IEC 61439-1 / -2 | IEC | Switchgear voltase rendah lan unit kontrol - Desain lan uji coba papan distribusi LV |
| ANSI/IEEE C57.12.26 | IEEE | Requirements kanggo pad-dipasang lenga-nyemplungaken, siji-phase trafo distribusi - jinis Amérika. |
| ANSI/IEEE C57.12.28 | IEEE | Integritas peralatan sing dipasang ing pad - kinerja mekanik lan keamanan ANSI. |
| GB/T 17467 | SAC | Standar Nasional Cina kanggo gardu prefabrikasi voltase dhuwur / voltase rendah (padha karo IEC 62271-202). |
| CE (LVD + EMC) | EU | Wajib kanggo produk sing diselehake ing pasar EU / EEA. Nduduhake kesesuaian karo Petunjuk Tegangan Rendah lan Petunjuk EMC. |
| CCC (3C) | CNCA | Sertifikasi Wajib China - dibutuhake kanggo produk listrik sing didol ing pasar domestik China. |
Tabel 7 — Matriks Kepatuhan Standar: Gardu Kothak Daya Lugao
Nalika njupuk proyek internasional, mesthine nemtokake standar sing ditrapake ing dokumen RFQ lan mbutuhake sertifikat tes jinis sing bisa diverifikasi saka laboratorium pihak katelu sing akreditasi (umpamane, KEMA, TÜV, SGS, CESI). Lugao Power njaga laporan tes jinis saiki lan dokumentasi sertifikasi kanggo kabeh baris produk standar lan nyedhiyakake salinan minangka bagéan saka paket dokumentasi pangiriman standar.
Gardu transformator jinis kothak disebarake ing macem-macem aplikasi sing beda banget. Bagean ing ngisor iki nggambarake segmen aplikasi utama, kanthi pandhuan khusus babagan pilihan jinis produk, syarat teknik utama, lan kemampuan Lugao sing cocog kanggo saben.
Utilitas kotamadya lan perusahaan distribusi kutha nggunakake gardu kothak kanggo ngirim transformasi 10-35 kV nganti 0.4 kV pungkasan ing lingkungan kutha ing ngendi papan langka lan syarat estetis, gangguan, lan safety ketat. Skenario panyebaran sing umum kalebu kamar ing njero lemah, posisi kios ing ndhuwur lemah, lan ing parkir mobil multi-tingkat utawa ruang paling ngisor bangunan.
Taman industri lan kampus manufaktur gedhe mbutuhake infrastruktur distribusi daya sing bisa dipercaya lan bisa digunakake kanthi cepet sing bisa ngladeni macem-macem beban - drive motor, proses pemanasan, udara tekan, HVAC - kanthi faktor beban sing dhuwur lan mbutuhake syarat kualitas daya.
Proyek PV solar lan energi angin skala utiliti mbutuhake gardu langkah-langkah sing akeh (biasane output inverter 0,69 kV nganti jaringan kolektor 10/35 kV). Ekonomi lan jadwal proyek kasebut sensitif banget marang biaya peralatan lan garis wektu instalasi - loro wilayah ing ngendi gardu kothak menehi kaluwihan sing nemtokake tinimbang konstruksi gardu konvensional.
Pangembangan infrastruktur utama - bandara, pelabuhan laut, sistem metro/rel, stadion, pusat data, lan pabrik pengolahan banyu - mbutuhake distribusi daya primer sing dipercaya kanthi syarat kasedhiyan lan pangopènan sing jelas. Gardu kotak dadi titik distribusi primer lan gardu sekunder ing jaringan distribusi situs.
Proyek konstruksi, operasi pemulihan bencana, acara gedhe, lan penyebaran militer kabeh mbutuhake infrastruktur distribusi tenaga portabel lan bisa disebar kanthi cepet. Gardu kothak sing dipasang ing skid utawa trailer nyedhiyakake kemampuan distribusi lengkap kanthi persiapan situs sing minimal.
| Langkah | Kegiatan | Pitakonan & Pertimbangan Kunci |
|---|---|---|
| 1 | Nemtokake Muatan & Kapasitas | Total beban (kVA), faktor permintaan, proyeksi pertumbuhan beban selama 15-20 tahun? Ukuran kanggo 70-80% loading ing dikarepake puncak proyeksi. |
| 2 | Nemtokake Tingkat Tegangan | kasedhiya voltase sumber MV? Tegangan distribusi LV dibutuhake? Apa regulasi voltase (OLTC) dibutuhake kanggo stabilitas beban? |
| 3 | Netepake Situs & Lingkungan | njero ruangan utawa njaba? Kisaran suhu sekitar, ketinggian, kelembapan, tingkat polusi (uyah, bledug, kimia)? watesan spasi? |
| 4 | Pilih Tipe Produk | Prioritas keamanan geni → Eropa (jinis garing). Kendala anggaran / proteksi prasaja → Amerika. Smart grid / otomatisasi → Eropa. |
| 5 | Nemtokake Standar | Ngenali standar wajib kanggo yurisdiksi proyek. Nemtokake tandha sertifikasi sing dibutuhake (IEC, ANSI, CE, CCC, lsp) ing RFQ. |
| 6 | Evaluasi TCO | Bandingake total biaya kepemilikan: biaya modal + kerugian tanpa beban kapital + kerugian beban kapitalisasi + biaya pangopènan sajrone umur layanan. |
Tabel 8 — Framework Pemilihan Gardu Kotak Enem Langkah
| Pilih JENIS EROPA yen… | Pilih JENIS AMERICAN yen… |
|---|---|
| -Pasang ing njero ruangan, kutha, utawa cedhak bangunan sing dikuwasani – Kode safety geni nglarang peralatan sing diisi minyak – Integrasi Smart grid / SCADA dibutuhake – Diskriminasi pangayoman dhuwur ditemtokake - Pangopènan minimal minangka prioritas – Situs tundhuk asor dhuwur utawa atmosfer korosif - Yurisdiksi proyek IEC (Eropa, China, Timur Tengah, Afrika) |
– Anggaran proyek diwatesi - Penyebaran kanthi cepet iku kritis -Aplikasi yaiku industri, pinggiran kutha, utawa ruangan deso - Toleransi kakehan iku penting - Operasi prasaja dening teknisi perdagangan umum – Topologi jaringan MV loop-feed digunakake – Yurisdiksi proyek ANSI/IEEE (Amerika, sebagian Asia) |
Tabel 9 - Pandhuan Pamilihan Cepet: Tipe Eropa vs Amérika
Nalika nerbitake Request for Quotation (RFQ) menyang Lugao Power utawa pemasok gardu kothak, data teknis ing ngisor iki kudu diwenehake utawa dijaluk:
Lugao Power Co., Ltd.minangka pabrikan spesialis trafo daya lan gardu trafo box-type ing China, fokus khusus ing desain, teknik, lan pasokan peralatan distribusi listrik kanggo pasar domestik lan internasional. Fokus produk tunggal perusahaan mbisakake kemampuan teknis lan konsistensi kualitas manufaktur sing ora bisa ditiru dening pemasok peralatan listrik umum.
Lugao makarya minangka mitra OEM kanggo merek listrik internasional lan pemasok grosir langsung kanggo kontraktor EPC, utilitas, lan pangembang industri ing saindenging jagad. Pasokan langsung pabrik ngilangi margin distributor lan njamin kualitas konsisten, akses teknik langsung, lan kinerja pangiriman sing dipercaya kanggo para pelanggan.

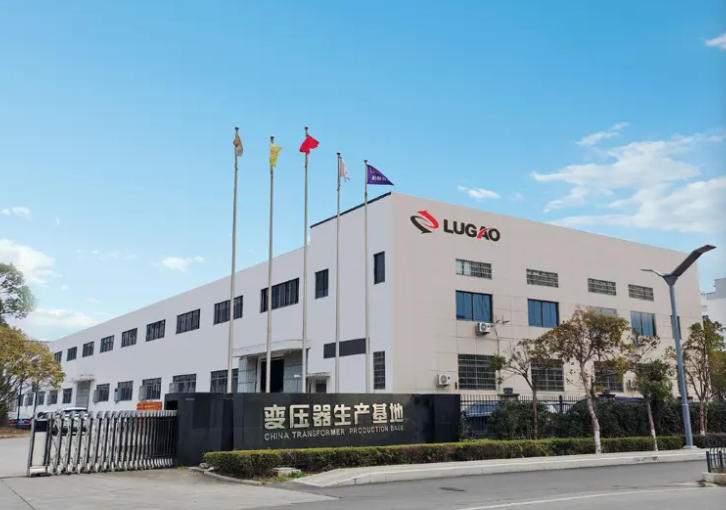

Gambar 3 - Fasilitas Manufaktur Lugao Power Co., Ltd
| produk | Varian kasedhiya | Kapasitas Range |
|---|---|---|
| Substation Box Tipe Eropa | VCB / SF₆ RMU / LBS + Garing-jinis utawa Oil trafo | 100 kVA – 6.300 kVA |
| Gardu Kothak Tipe Amérika | Fuse+LBS, loop-feed, pad-mount, trafo kecemplung lenga | 75 kVA – 3.750 kVA+ |
| Transformator Distribusi Tipe Kering | Seri SCB, resin cast, kelas geni F1 | 30 kVA - 10.000 kVA |
| Transformator Kecemplung Lenga | S11/S13/S15 seri, ONAN/ONAF/OFAF | 30 kVA - 50.000 kVA |
| Gardu OEM / Custom | Layanan teknik lengkap, ukuran & peringkat khusus | Per spesifikasi proyek |
Tabel 10 - Ringkesan Portofolio Produk Daya Lugao
| Kaluwihan | Katrangan |
|---|---|
| Fokus Khusus | Saben sumber teknik, fasilitas tes, lan proses manufaktur ing Lugao darmabakti kanggo produk trafo lan gardu induk. Ora ana dilution keahlian ing garis produk sing ora ana gandhengane. |
| Kepatuhan Multi-Standar | Produk sing disertifikasi kanggo IEC, ANSI/IEEE, GB, CE, lan CCC - mbisakake penyebaran ing meh kabeh yurisdiksi proyek ing saindenging jagad tanpa re-engineering. |
| Custom Engineering | Tim desain omah nyedhiyakake kustomisasi lengkap: voltase non-standar, kapasitas sing ora biasa, bahan kandang khusus, desain iklim ekstrem, lan integrasi kothak cerdas. |
| Pabrik-Rega Langsung | Ngilangi margin distributor ngasilake keuntungan biaya struktural 15-25% dibandhingake produk sing padha sing dituku liwat jaringan distribusi. |
| Reliabilitas sing kabukten | Produk direkayasa lan divalidasi kanggo operasi kanthi beban lengkap, kelembapan dhuwur, suhu dhuwur, kabut uyah, lan kahanan bledug gurun. |
| Kemitraan OEM | Kapabilitas OEM lengkap kalebu papan jeneng khusus, dokumentasi, lan kemasan kanggo pelanggan merek internasional sing mbutuhake pasokan label putih. |
Lugao Power ngekspor gardu kothak lan trafo daya menyang proyek ing Asia-Pasifik, Timur Tengah, Afrika, Eropa, lan Amerika. Portofolio kepatuhan multi-standar perusahaan lan pengalaman karo logistik internasional, dokumentasi bea cukai, lan syarat persetujuan sarana lokal ndadekake mitra sing bisa dipercaya kanggo pasokan proyek lintas wates.
Operasi manufaktur lan teknik Lugao Power diatur dening Sistem Manajemen Kualitas (QMS) sing selaras karo prinsip ISO 9001, nyakup siklus urip produk lengkap saka pengadaan material liwat kiriman lan dhukungan sawise adol. QMS kalebu prosedur kontrol sing didokumentasikan kanggo kabeh proses manufaktur kritis, kualifikasi pemasok, inspeksi ing proses, manajemen non-conformance, lan pangopènan peralatan tes sing dikalibrasi.
Saben gardu kothak Lugao ngalami program tes rutin sing komprehensif sadurunge dikirim, kalebu:
| Tes | Standar / Kriteria Penerimaan |
|---|---|
| MV Dielektrik (AC Tahan) | IEC 62271-1 / ANSI C37: Ditrapake ing tingkat insulasi sing dirating sajrone 1 menit - ora ana flashover |
| Frekuensi Daya LV Tahan | IEC 61439-1: Ditrapake saben tingkat insulasi sing dirating - ora ana flashover |
| Tes Rutin Transformer | IEC 60076-1: Resistansi belitan, rasio voltase, impedansi sirkuit cendhak, mundhut tanpa beban, mundhut beban |
| Ketahanan Isolasi | Miturut IEC 60076 / IEC 62271 - resistance diukur ing 2,500 V DC; dibandhingake karo basis pabrik |
| Test Fungsional Relay Proteksi | Kabeh fungsi proteksi diuji marang setelan koordinasi relay; wektu trip diverifikasi |
| Tes Fungsi Interlocking | Kabeh interlocks mechanical lan electrical diverifikasi kanggo nyegah urutan ngoper salah |
| Inspeksi Visual & Dimensi | Kabeh komponen, label, tandha kabel, lan sambungan diverifikasi nglawan gambar sing disetujoni |
| Sampel oli (unit sing dicelup lenga) | IEC 60296: Kekuwatan dielektrik, isi kelembapan, lan kaasaman diuji lan disertifikasi |
Tabel 11 - Program Test Rutin kanggo Gardu Box Lugao
Kanggo pesenan sing signifikan utawa panyuwunan pelanggan, Lugao Power ngatur Tes Penerimaan Pabrik (FAT) ing fasilitas kasebut. Sajrone FAT, insinyur pelanggan utawa agen inspeksi sing ditunjuk bisa nyekseni kabeh tes listrik rutin, mriksa materi lan sertifikat komponen, verifikasi kesesuaian dimensi, mriksa dokumentasi kualitas, lan konfirmasi akurasi papan jeneng sadurunge menehi wewenang kiriman. Laporan tes FAT lengkap kanthi data tes, cathetan kalibrasi, lan mlebu inspektur diwenehake minangka bagean saka paket dokumentasi pangiriman.
