Switchgear minangka tulang punggung saben sistem tenaga listrik modern. Saka terminal generator pembangkit listrik nganti panel distribusi pungkasan ing bangunan komersial, switchgear nindakake fungsi penting kanggo ngoper, proteksi, ngisolasi, lan ngawasi supaya daya mili kanthi aman lan andal. Tanpa kasebut, operasi sing dikontrol utawa manajemen kesalahan jaringan listrik ora bakal bisa ditindakake.
Nalika panjaluk listrik global saya mundhak, jaringan listrik dadi luwih rumit, lan integrasi sumber energi sing bisa dianyari dadi cepet, syarat sing dipasang ing switchgear saya suwe saya suwe saya suwe. Rating tahan sirkuit cendhak sing luwih dhuwur, koordinasi perlindungan sing luwih cerdas, integrasi pemantauan digital, lan standar kinerja lingkungan sing luwih ketat mbentuk maneh spesifikasi sing dituntut dening utilitas, operator industri, lan pangembang infrastruktur ing saindenging jagad.
Kertas putih iki nyedhiyakake pemeriksaan lengkap babagan teknologi switchgear ing kelas voltase - saka switchgear distribusi tegangan rendah nganti unit utama ring voltase medium lan switchgear tertutup logam voltase dhuwur. Iki kalebu prinsip teknik sing ndasari saben kategori produk, paramèter lan standar kinerja utama sing ngatur spesifikasi, domain aplikasi utama, lan metodologi pengadaan terstruktur kanggo nuntun keputusan pilihan teknologi.
Lugao Power Co., Ltd. minangka produsen kisaran voltase switchgear lengkap adhedhasar China, nawakake produk sing disertifikasi standar IEC, ANSI, lan IEEE kanthi kemampuan OEM, dhukungan teknik khusus sing kuat, lan pengalaman ekspor global sing ekstensif. Dokumen iki uga nampilake portofolio produk Lugao Power, kemampuan manufaktur, lan posisi kompetitif minangka mitra pasokan sing dipercaya kanggo proyek switchgear global.
Kapasitas pembangkit listrik sing dipasang global ngluwihi 9,000 GW ing taun 2024 lan terus tuwuh kira-kira 3% saben taun. Saben watt kapasitas kasebut - apa sing diasilake dening batu bara, gas, nuklir, hidro, solar, utawa angin - kudu ngliwati sistem switchgear kaping pirang-pirang sajrone lelungan saka generator menyang konsumen. Operasi sing dipercaya lan aman saka infrastruktur switchgear iki ora mung minangka pertimbangan teknik; iku prasyarat kanggo fungsi masyarakat modern.
Akses listrik, linuwih jaringan, lan kacepetan ekspansi infrastruktur minangka penentu kritis daya saing ekonomi. Pateni listrik sing disebabake kegagalan switchgear biaya ekonomi industri milyaran dolar saben taun ing produksi sing ilang lan peralatan sing rusak. Kosok baline, sistem switchgear sing dirancang kanthi apik lan dijaga kanthi bener mbisakake jaringan kasedhiyan dhuwur sing ndhukung kabeh saka operasi rumah sakit nganti fabrikasi semikonduktor nganti layanan pusat data.
Pasar switchgear global regane udakara $ 127 milyar ing taun 2023 lan dijangkepi tuwuh ing CAGR udakara 6.8-7.9% nganti 2030, udakara udakara $ 200-215 milyar. Pemacu pertumbuhan utama kalebu:
| wilayah | 2023 (USD B) | 2030F (USD B) | CAGR | Driver Utama |
| Asia-Pasifik | USD 52,4 | USD 87.6 | 7,6% | Industrialisasi |
| Eropah | USD 28.1 | USD 44,8 | 6,9% | Nganyarke kothak, SF₆ phase-out |
| Amerika Utara | USD 24,6 | USD 39,4 | 7,0% | Infra tuwa, mbangun RE |
| Timur Tengah & Afrika | USD 12.3 | USD 22.1 | 8,7% | Elektrifikasi |
| Amerika Latin | USD 9.6 | USD 15,7 | 7,2% | Ekspansi kothak |
Tabel 1 — Pasar Switchgear Global miturut Wilayah, 2023–2030 (Indikatif)
istilahe"switchgear" nuduhake bebarengan kanggo kombinasi saklar pedhot listrik, sekring, pemutus sirkuit, lan kontrol sing gegandhengan, pangayoman, metering, lan peralatan ngawasi nglumpuk minangka sistem terkoordinasi, terpadu. Switchgear kontrol, nglindhungi, lan ngisolasi peralatan listrik ing sistem daya. Iku antarmuka antarane jaringan daya lan beban iku serves, lan mekanisme penegakan kanggo pangayoman lan kontrol jaringan.
Rakitan switchgear bisa uga ana ing skala fisik saka papan distribusi voltase sithik sing ngenggoni ruangan tembok sawetara atus milimeter, nganti gardu voltase dhuwur sing terisolasi gas sing ambane ewonan meter persegi. Sanajan sawetara skala iki, kabeh switchgear nindakake fungsi dhasar sing padha.
| Fungsi | Deskripsi & Pentinge |
| Ngalih | Nggawe lan ngilangi sirkuit listrik ing kahanan operasi normal. Ngaktifake konfigurasi jaringan sing direncanakake, transfer muatan, lan isolasi peralatan kanggo pangopènan. |
| pangayoman | Ndeteksi kahanan sing ora normal (arus luwih, sirkuit cendhak, kesalahan bumi, wisata voltase) lan miwiti gangguan sirkuit kanthi cepet kanggo mbatesi karusakan peralatan lan nyegah kegagalan cascading. |
| Isolasi | Nggawe break listrik sing wis kabukten, katon, lan aman ing sirkuit, supaya personel bisa nggarap peralatan sing ora duwe energi tanpa ana risiko energi maneh. |
| Pangukuran & Pangukuran | Ngukur voltase, arus, daya, energi, faktor daya, lan harmonik kanggo tagihan, pemantauan, manajemen beban, lan penilaian kualitas daya. |
| Ngawasi & Kontrol | Nyedhiyakake visibilitas lokal lan remot status sirkuit, kondisi weker, lan kesehatan peralatan; mbisakake operasi ngoper remot liwat SCADA utawa sistem otomatisasi gardu. |
Tabel 2 - Lima Fungsi Inti Switchgear
Fungsi switchgear sing paling kritis lan nuntut teknis yaiku gangguan saiki. Nalika ana sirkuit cendhak ing sistem daya, arus gangguan bisa tekan angka 10-50 kaping arus operasi normal sajrone milidetik. Yen ora diganggu kanthi cepet, arus kesalahan iki bakal nyebabake karusakan termal lan mekanik kanggo kabel, trafo, lan peralatan liyane.
Pemutus sirkuit - piranti interrupting utama ing perakitan switchgear - kudu nindakake telung tumindak kanthi cepet: ndeteksi kesalahan (liwat relay proteksi sing gegandhengan), misahake kontak listrik, lan mateni busur sing ana ing antarane kontak sing misahake. Mekanisme punah busur minangka pambeda utama antarane teknologi pemutus sirkuit sing beda-beda lan dibahas kanthi rinci ing Bab 7.
Klasifikasi switchgear sing paling dhasar yaiku kanthi tingkat voltase sing digunakake. Tingkat voltase nemtokake jarak insulasi sing dibutuhake, tingkat energi busur, dimensi peralatan, lan standar sing ditrapake. Klasifikasi voltase standar industri yaiku:
| Kelas Tegangan | Range Tegangan | Aplikasi Khas | Standar Utama |
| Tegangan Sedheng (LV) | Nganti 1.000 V AC | Distribusi bangunan, kontrol motor, panel industri | IEC 61439, IEC 60947, UL 508A |
| Tegangan Sedheng (MV) | 1 kV – 52 kV | Distribusi utama, pasokan industri, proyek RE | IEC 62271-100 / -200 / -202 |
| Tegangan Tinggi (HV) | 52 kV – 800 kV | Gardu transmisi, interkoneksi grid | IEC 62271-100 / -203, IEEE C37 |
| Tegangan Tinggi Ultra (UHV) | Ndhuwur 800 kV | Backbone transmisi HVDC / HVAC jarak adoh | IEC 62271 (khusus) |
Tabel 3 - Klasifikasi Switchgear miturut Tingkat Tegangan
Cathetan:Definisi "voltase medium" lan "voltase dhuwur" beda-beda ing antarane badan standar lan konvensi regional. Ing terminologi IEC, HV nyakup kabeh voltase ing ndhuwur 1 kV, kanthi bedane antarane "voltase dhuwur" (1–52 kV, kadhangkala disebut MV dening praktisi) lan "voltase ekstra dhuwur" (EHV) ing ndhuwur 52 kV. Kertas putih iki nggunakake konvensi praktisi: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Ngluwihi level voltase, switchgear uga diklasifikasikake ing sawetara dimensi penting liyane:
| ukuran | kategori |
| Sedheng Isolasi | Air-insulated (AIS), Gas-insulated SF₆ (GIS), Vakum, Minyak (warisan), Dielektrik padat |
| Tipe Enclosure | Ditutup logam, Dilapisi logam, Tipe kubik, Tipe mbukak (luar ruangan) |
| Interrupting Sedheng | Jeblugan udara, Minyak, Vakum, SF₆, CO₂ / udara resik (muncul) |
| Ing njero ruangan / njaba | Switchgear njero ruangan (lingkungan sing dikontrol); Switchgear njaba (konstruksi tahan cuaca) |
| Tetep / Bisa ditarik | Pemutus sirkuit sing dipasang tetep (biaya luwih murah, kurang keluwesan) vs. |
Tabel 4 - Ukuran Klasifikasi Switchgear Tambahan
Switchgear voltase rendah beroperasi ing voltase sistem nganti 1,000 V AC (utawa 1,500 V DC), nutupi tahap pungkasan distribusi daya kanggo pangguna pungkasan. Switchgear LV paling akeh miturut jumlah unit saka kategori switchgear - kanthi harfiah milyaran unit dipasang ing saindenging jagad ing bangunan omah, komersial, lan industri, pusat data, rumah sakit, lan fasilitas manufaktur. Senadyan tingkat voltase ngisor sawijining, switchgear LV ora prasaja; sistem LV modern kudu ngatur arus fault gedhe, lingkungan harmonik Komplek, Kapadhetan dhuwur saka kathah disambungake, lan kualitas daya tambah canggih lan syarat Manajemen energi.
Majelis switchgear lan kontrol voltase rendah (LVSCA), sing ditetepake dening IEC 61439, biasane ngemot komponen fungsional ing ngisor iki:

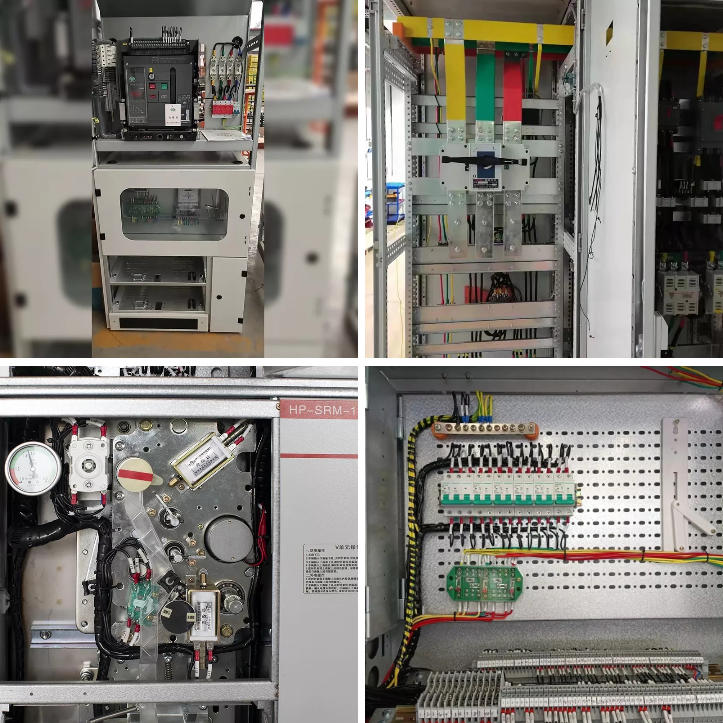

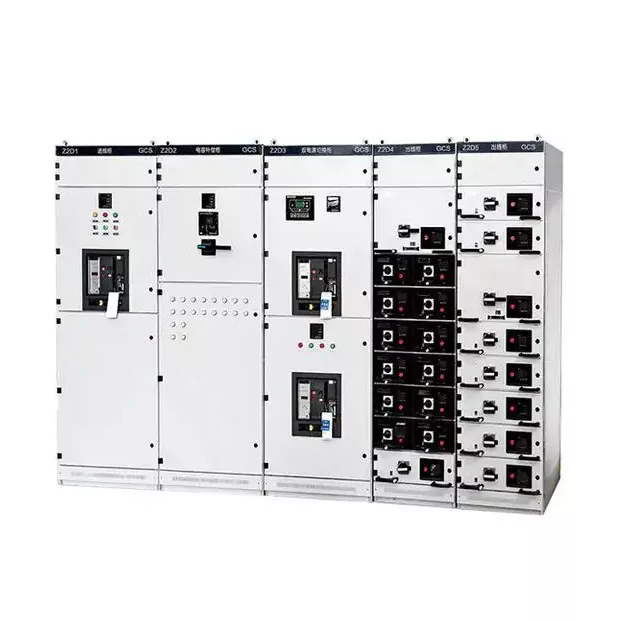

Gambar 1 - Switchgear Distribusi Utama Tegangan Rendah
IEC 61439 nemtokake sawetara jinis switchgear voltase rendah lan unit kontrol (LVSCA) adhedhasar konstruksi lan karakteristik fungsional:
| Parameter | Katrangan & Nilai Khas |
| Tegangan Rated (Ue) | Tegangan operasi saka perakitan. Nilai umum: 230/400 V, 400/690 V, 1.000 V. |
| Dirating Saiki (Ing) | Maksimum kontinu saiki sing bisa digawa dening perakitan tanpa ngluwihi wates suhu. Range: 63 A nganti 6.300 A. |
| Daya Tahan Sirkuit Pendek (ICW) | Puncak lan wektu cendhak tahan saiki. Nilai khas: 25 kA, 50 kA, 80 kA (1 s utawa 3 s). |
| Kapasitas Breaking (Icu / Ics) | Ultimate (Icu) lan layanan (ICs) short-circuit breaking kapasitas pemutus sirkuit. Kudu ngluwihi maksimum potensial fault saiki ing titik instalasi. |
| Degree of Protection (IP) | IP3X minimal kanggo industri njero ruangan; IP54 utawa IP65 kanggo lingkungan ruangan utawa atos miturut IEC 60529. |
| Bentuk Pemisahan Internal | IEC 61439 Formulir 1-4b nemtokake pamisahan antarane unit fungsional lan busbar. Wangun sing luwih dhuwur ningkatake safety lan panyebaran kesalahan. |
Tabel 5 - Parameter Teknis Switchgear Key LV
Switchgear voltase medium beroperasi ing kisaran 1 kV nganti 52 kV lan nggambarake tingkat switching lan proteksi utama kanggo jaringan distribusi daya. Iki ditemokake ing terminal sekunder gardu transmisi massal, ing gardu distribusi primer, ing fasilitas industri gedhe, ing titik sambungan tanduran energi sing bisa dianyari, lan ing gardu transformator jinis kotak. MV switchgear nemtokake kacepetan reresik fault, selektivitas pangayoman, lan keluwesan operasional saka jaringan distribusi.
Segmen MV ngalami transformasi teknologi sing paling signifikan saka kategori switchgear apa wae, sing didorong dening gas SF₆ fase, integrasi perlindungan lan pemantauan digital, lan panjaluk arsitektur kothak cerdas.
| Jinis Konstruksi | Karakteristik & Aplikasi |
| Switchgear Ditutup Logam | Kabeh bagean urip terlampir ing pager logam earthed, karo kompartemen kapisah kanggo busbars, piranti ngoper, lan sambungan kabel. Standar kanggo instalasi MV njero ruangan modern (IEC 62271-200). |
| Metal-Clad Switchgear | A sub-kategori karo alangan metallic lengkap antarane kabeh bagean urip lan kompartemen. Tingkat paling dhuwur saka internal fault containment (IEC 62271-200 LSC2B). |
| Switchgear Tipe Cubicle | Panel cubicle non-arc-tahan dirakit dadi lineups. Luwih ekonomis nanging kanthi kinerja fault busur sing luwih murah. |
| Gas-Insulated Switchgear (GIS) | Kabeh bagean urip terlampir ing nutup SF₆-isi utawa enclosure gas alternatif. Highly kompak, cocok kanggo instalasi spasi-diwatesi. |
| Air-Insulated Switchgear (AIS) | Migunakake insulasi udara ing kandang logam utawa struktur sing mbukak. Jejak sing luwih gedhe nanging luwih gampang lan larang. |
Ring Main Unit (RMU) minangka rakitan switchgear MV sing disegel pabrik sing dirancang kanggo jaringan distribusi pakan-ring - topologi standar kanggo sistem kabel MV kutha lan pinggiran kutha. RMU biasane nyedhiyakake rong posisi switch ring-feeder plus siji utawa luwih posisi feeder transformer kanthi piranti proteksi.

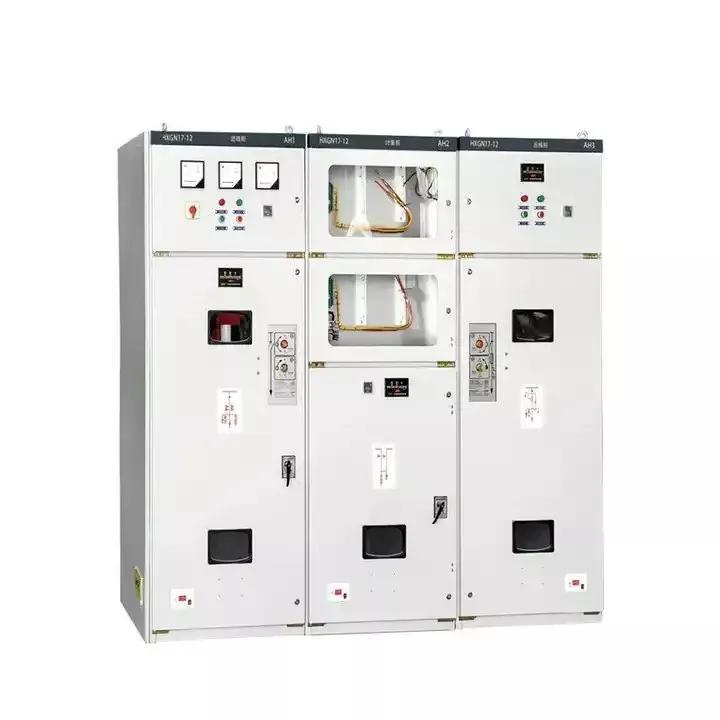

Gambar 2 - Unit Utama Ring (RMU): Switchgear MV Kompak kanggo Jaringan Distribusi
RMU kasedhiya ing rong varian insulasi utama:
| Teknologi | Prinsip Operasi | Kaluwihan Key | Watesan |
| CB vakum Kab | Arc quenched ing botol interrupter vakum dhuwur | Umur dawa (> 10.000 operasi), ora ana gas, kompak, kurang pangopènan | Diwatesi nganti ≤52 kV |
| SF₆ CB | Aliran gas mateni busur ing kamar bertekanan | Kapasitas interrupting dhuwur, insulasi sing apik, kompak | GWP dhuwur (~23,500), masalah lingkungan, pemantauan gas dibutuhake |
| Udara-Blast CB | Udara tekanan dhuwur mateni busur | Ora ana gas sing mbebayani, cocog kanggo panggunaan ruangan | Ukuran gedhe, pangopènan dhuwur, umume lungse |
Tabel 6 — MV Circuit Breaker Teknologi Comparison
| Parameter | Range/Nilai Khas |
| Tegangan Rated | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Rated Normal Saiki | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Short-Circuit Breaking Saiki | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Short-Time Tahan | Biasane 1 s utawa 3 s ing dirating short-circuit saiki |
| Tahan Impuls Petir (LIWV) | 60 kV (kelas 7,2 kV) nganti 250 kV (kelas 52 kV), saben IEC 62271-1 |
| Mekanisme operasi | Spring-charged motor (standar); opsi manual utawa solenoid |
| Standar sing ditrapake | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabel 7 — Spesifikasi Teknis Switchgear MV
Switchgear voltase dhuwur beroperasi ing voltase sistem ing ndhuwur 52 kV, kanthi voltase sing umum digunakake 72,5 kV, 145 kV, 245 kV, 420 kV, lan 550 kV. Peralatan iki mbentuk prasarana switching lan proteksi kritis saka jaringan transmisi akeh - tingkat energi paling dhuwur saka sistem tenaga, tanggung jawab kanggo ngangkut energi listrik akeh ing jarak sing adoh antarane pusat generasi lan pusat beban regional.
Konsekuensi kegagalan switchgear HV pancen abot: siji pemutus sirkuit sing salah ing gardu transmisi utama 220 kV bisa medhot atusan megawatt generasi utawa beban. Kerusakan peralatan saka arus kesalahan ing tingkat HV bisa dadi bencana lan larang regane. Konteks iki nerangake kinerja sing nuntut banget lan syarat tes sing ketat sing kudu ditindakake switchgear HV.
Ing teknologi AIS, komponen switchgear HV - pemutus sirkuit, disconnectors, switch earthing, transformer instrumen - dipasang ing struktur open-air kanthi udhara nyedhiyakake insulasi antarane bagean urip lan bumi. Gardu AIS wis dadi standar kanggo ngalih tingkat transmisi sajrone pirang-pirang dekade lan tetep umum ing saindenging jagad amarga kesederhanaan, biaya murah, lan gampang pangopènan lan pamriksa.
Gardu AIS mbutuhake area darat sing signifikan kanggo njaga jarak aman. Gardu AIS 220 kV khas mbutuhake 1-3 hektar, kanthi jarak sawetara meter antarane fase lan menyang bumi.
Ing teknologi GIS, kabeh komponen urip disimpen ing tutup aluminium silinder sing diisi gas SF₆. Sifat dielektrik SF₆ sing unggul ngidini reresik fase-kanggo-bumi lan fase-kanggo-fase dikurangi kanthi drastis, nyuda tapak gardu induk dadi 10-15% saka area AIS sing padha.
GIS luwih disenengi ing lingkungan sing keterbatasan ruang kayata gardu bawah tanah kutha, platform lepas pantai, situs sing dhuwure dhuwur, lan wilayah industri sing akeh polusi.
Gambar 3 — Gardu Transmisi Gas-Insulated Switchgear (GIS) Tegangan Tinggi
Switchgear hibrida nggabungake pirang-pirang fungsi utami (pemutus sirkuit, pemisah, switch bumi, trafo arus) ing modul sing diisi SF₆ sing kompak. Iki nawakake pengurangan tapak penengah antarane AIS lan GIS, kanthi biaya antarane loro. HGIS saya akeh digunakake ing ekstensi brownfield lan tambahan kapasitas ngendi GIS lengkap biaya-larangan.
Pemutus sirkuit SF₆ puffer-type utawa self-blast yaiku teknologi HV sing dominan. Dandan ing geometri kontak lan kontrol busur nyuda energi operasi, mbisakake mekanisme spring-actuated dipercaya tinimbang aktuator hydraulic / pneumatik gedhe. Alternatif SF₆ bertahap kanggo HV (campuran CO₂/O₂, interrupter vakum) isih diteliti, kanthi panyebaran komersial winates ing taun 2026.
| Parameter | Lugao HV Switchgear Spesifikasi |
| Range Tegangan | 3.600 V – 40.500 V (cocok karo definisi kelas voltase IEC 62271-1) |
| Rated Normal Saiki | Nganti 4.000 A |
| Short-Circuit Tahan | Nganti 50 kA (1 s short-time tahan) |
| Tipe Enclosure | Kabinet sing ditutupi logam kanthi terisolasi; konfigurasi njero ruangan ruangan |
| Sedheng Isolasi | Air-insulated (AIS) / Solid-insulated; Konfigurasi SF₆ kasedhiya |
| Kepatuhan Standar | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| Sertifikasi | CE, ISO, CCC; Diuji jinis pihak katelu |
Tabel 8 — Lugao Power HV Switchgear Spesifikasi Teknis
Nalika kontak pemutus sirkuit kapisah ing arus beban utawa kesalahan, energi listrik nahan busur plasma ing antarane kontak. Temperatur tekan 5.000–20.000 K, mawa arus gangguan nganti mati. Kapabilitas arc-quenching saka breaker - kacepetan kanggo interrupted ing nol saiki alam - nemtokake maksimum interruptible fault saiki (bejat kapasitas) lan energi let-liwat.
Media interrupting, geometri kontak, lan desain mekanisme operasi nemtokake kinerja breaker lan syarat pangopènan.
| Sedheng | Range Tegangan | Performing Breaking | Dampak Lingkungan | Pangopènan | Tren |
| vakum | LV – 52 kV | Banget | ora ana | Kurang banget | tuwuh |
| Gas SF₆ | MV – HV | Banget | GWP 23.500 ⚠ | Kurang (segel) | Diatur ↓ |
| Udara (ACB) | LV | apik | ora ana | Moderate | Stabil |
| Minyak (Bulk) | MV (warisan) | apik | Resiko geni | dhuwur | Warisan ↓ |
| Campuran CO₂ | MV–HV (dev) | Muncul | GWP ~1 | TBD | Fase R&D |
Tabel 9 - Perbandingan Media Arc-Quenching Liwat Kategori Switchgear
Peraturan F-Gas EU (EU 2024/573) mbusak SF₆ kanggo instalasi MV anyar wiwit taun 2030. Wilayah liyane ngetrapake aturan sing padha. Tanggapan industri kalebu:
⚠ CATATAN PENGADAAN
Kanggo proyek sing umure 20-30 taun, nemtokake teknologi sing bebas SF₆ ngindhari biaya panggantos awal. Vakum Lugao Power lan switchgear MV terisolasi sing padhet nyedhiyakake alternatif sing cocog lan tahan mangsa. Melu teknik Lugao kanggo solusi bebas SF₆ sing optimal.
| Parameter | Definisi & Wigati |
| Tegangan Rated (Ur) | Tegangan sistem paling dhuwur switchgear bisa terus-terusan. Kudu ngluwihi voltase operasi maksimum ing instalasi. |
| Dirating Arus Pemutus Sirkuit Pendek (Isc) | Arus fault maksimum breaker bisa ngganggu andal. Kudu ngluwihi saiki fault sistem prospektif. |
| Dirating Short-Time Tahan (ICW) | switchgear saiki maksimum bisa nindakake kanggo wektu ditetepake (1 s utawa 3 s) tanpa karusakan struktural. |
| Rated Arus Normal (Ir) | Maksimum beban terus-terusan saiki ing watesan termal, karo wates kanggo mbukak mbukak. |
| Tingkat Isolasi (LIWV / SIWV) | Impulse Kilat Tahan lan Ngalih Impuls Tahan Tegangan. Kudu koordinasi karo proteksi lonjakan. |
| Klasifikasi Busur Internal (IAC) | IEC 62271-200 kategori (A, B, AB) nemtokake panyimpenan aman saka kesalahan busur internal. |
| Loss of Service Continuity (LSC) | IEC 62271-200 LSC1 / LSC2 / LSC2B kategori nemtokake manawa teluk jejer tetep energik sajrone pangopènan. |
Tabel 10 - Parameter Teknis Switchgear Kritis
| Standar | awak | Cakupan |
| IEC 62271-1 | IEC | Spesifikasi umum kanggo switchgear lan piranti kontrol HV - kabeh kelas voltase. |
| IEC 62271-100 | IEC | Pemutus sirkuit AC - standar MV/HV CB utama. |
| IEC 62271-200 | IEC | Switchgear tertutup logam AC kanggo 1 kV–52 kV — rakitan MV. |
| IEC 62271-203 | IEC | Gas-insulated metal-tertutup switchgear (GIS) kanggo> 52 kV — transmisi GIS. |
| IEC 61439-1 / -2 | IEC | Rakitan switchgear LV - verifikasi desain lan tes rutin. |
| ANSI/IEEE C37 Series | IEEE | Isine AC HV mbobol sirkuit (C37.04/06/09), MV switchgear (C37.20), testing. |
| GB/T 3906 | SAC | Standar Cina kanggo switchgear tertutup logam 3.6–40.5 kV. Setara karo IEC 62271-200. |
| IEC 60947 Seri | IEC | LV switchgear lan controlgear - standar piranti kanggo breakers, disconnectors, contactors. |
Tabel 11 - Standar Internasional Kunci kanggo Switchgear
| Langkah | Kegiatan | Pitakonan Kunci & Bisa Dikirim |
| 1 | Analisis Sistem | Nindakake / review analisis short-circuit. Nemtokake arus fault prospektif maksimum ing saben lokasi. |
| 2 | Definisi Beban & Tegangan | Netepake arus normal sing dirating, voltase sistem, regulasi voltase, syarat OLTC yen ana. |
| 3 | Pemilihan Teknologi | Pilih kelas tegangan (LV/MV/HV), interrupting medium (vakum/SF₆/udara), tipe enclosure (AIS/GIS/logam-tertutup), konfigurasi njero ruangan/luar ruangan. |
| 4 | Definisi Standar | Ngenali standar sing ditrapake, nemtokake sertifikasi sing dibutuhake (IEC, ANSI, CE, CCC, DNV, lsp) ing RFQ. |
| 5 | Koordinasi pangayoman | Netepake fungsi relay, koordinasi wektu-saiki, protokol komunikasi (IEC 61850, Modbus, DNP3), syarat IAC/LSC. |
| 6 | Kondisi Situs | Netepake suhu, dhuwur, kelembapan, polusi, zona seismik, instalasi njero ruangan / ruangan. Nemtokake spek derating & enclosure. |
| 7 | RFQ & Evaluasi | Terbitan spesifikasi teknis. Evaluasi tawaran: kepatuhan, tes jinis, pangiriman, dhukungan, TCO. |
Tabel 12 — Spesifikasi Switchgear Seven-Step & Proses Pengadaan
| Pilih Vacuum/Solid-Insulated MV Switchgear nalika… | Pilih SF₆ GIS nalika… |
| SF₆ dilarang utawa diatur; mangsa-bukti, kurang-resiko lingkungan; MV ≤ 40,5 kV; kurang pangopènan; preferensi njero ruangan | Area situs banget diwatesi; voltase> 40,5 kV; lingkungan ruangan sing banget polusi; interval pangopènan lengkap; kinerja nutup hermetically |
Tabel 13 — Pandhuan Pilihan Teknologi: Vakum/SI vs SF₆ GIS
💡 KEY INSIGHT
Analisis TCO: Swara umur layanan 20 taun, pangopènan total switchgear SF₆ MV lan biaya pungkasan umur ngluwihi alternatif vakum/isolasi padhet kanthi 15-25% (kalebu pemulihan SF₆). Ngukur iki sadurunge prasetya dianjurake banget.

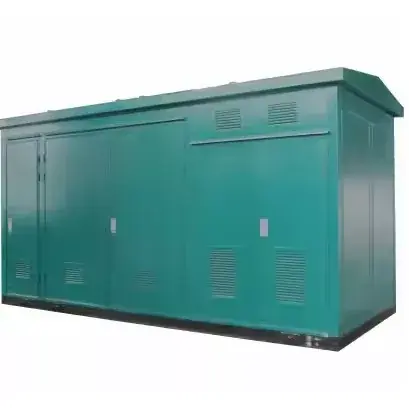

Lugao Power Co., Ltd.minangka produsen spesialis switchgear listrik, trafo daya, lan gardu trafo jinis kotak sing adhedhasar China. Kanthi fokus darmabakti ing peralatan distribusi daya, Lugao wis dikembangaké expertise engineering jero ing sawetara voltase lengkap - saka switchgear distribusi voltase kurang kanggo lemantun logam-tertutup dhuwur voltase - nglayani keperluan, kontraktor EPC, operator industri, lan pangembang proyek energi dianyari antarane pasar global.
Pasokan langsung pabrik digabungake karo kemampuan OEM sing kuat, kepatuhan multi-standar, lan tim dhukungan teknis sing responsif banget ndadekake Lugao dadi mitra pasokan sing disenengi kanggo proyek internasional sing mbutuhake kualitas, kepatuhan, lan rega sing kompetitif.

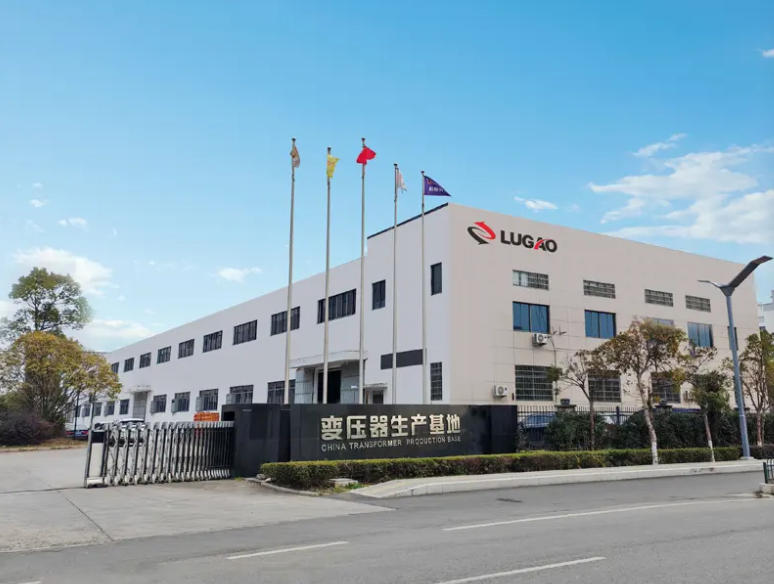

Gambar 4 - Fasilitas Manufaktur Lugao Power Co., Ltd
| produk | Tegangan / Range Saiki | Standar | Sertifikasi |
| Papan Distribusi Utama LV (MDB) | Nganti 1,000 V / nganti 6,300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Pusat Kontrol Motor LV (MCC) | Nganti 1,000 V / nganti 4,000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |

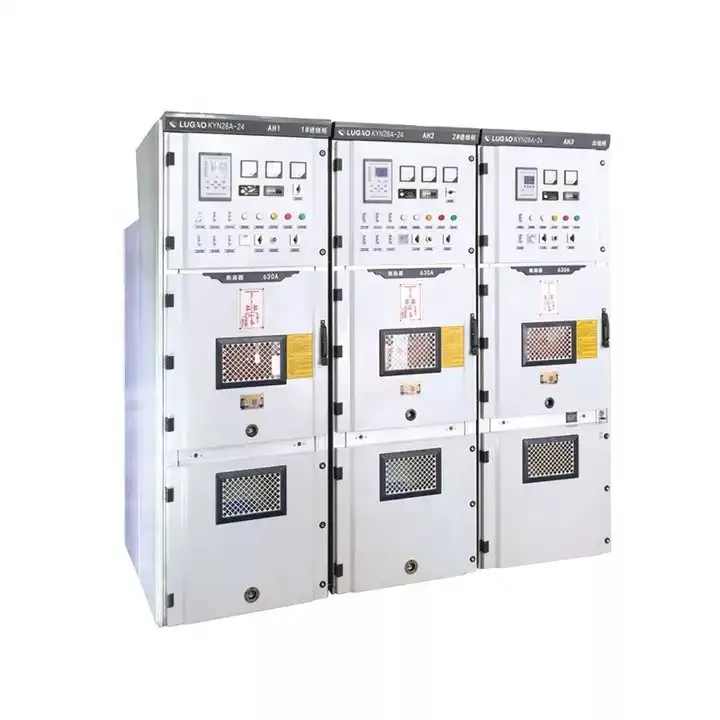

| MV Metal-Tertutup Switchgear | 3,6 kV – 40,5 kV / nganti 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Tipe-Diuji |
| Ring Unit Utama (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Tipe-Diuji |
| Kabinet Tertutup Logam kanthi Terisolasi | 12 kV – 40,5 kV / nganti 4.000 A | IEC 62271-200 | CE, ISO, Tipe-Diuji |
| HV Switchgear Kab | 3.600 V – 40.500 V / nganti 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Tipe-Diuji |
| Custom / OEM Switchgear | Per spesifikasi pelanggan | IEC / ANSI / GB / BS (saben proyek) | Persyaratan proyek |
Tabel 14 - Portofolio Produk Switchgear Daya Lugao
Operasi manufaktur lan teknik Lugao Power disertifikasi ISO 9001, kanthi Sistem Manajemen Kualitas (QMS) sing nyakup kabeh fase realisasi produk - saka inspeksi materi sing mlebu liwat kontrol proses manufaktur, uji coba produk rampung, lan dhukungan kiriman. QMS kalebu prosedur sing dikontrol kanggo tinjauan desain, kualifikasi pemasok, manajemen peralatan uji sing dikalibrasi, pangolahan non-konformitas, lan tindakan korektif.
Tes jinis - sing ditindakake ing unit prototipe ing laboratorium tes voltase tinggi pihak katelu sing akreditasi - verifikasi manawa desain kasebut cocog karo kabeh syarat kinerja sing ditemtokake. Garis produk standar Lugao diuji jinis sesuai karo standar IEC lan GB sing ditrapake. Jenis laporan tes saka laboratorium sing diakoni (kalebu KEMA, TÜV Rheinland, SGS, CPRI, lan CEPRI) kasedhiya kanggo ditinjau minangka bagéan saka paket dokumentasi prakualifikasi.
Tes jinis kanggo switchgear MV (IEC 62271-200) kalebu:
| Tes Rutin | Standar / Kriteria Penerimaan |
| Frekuensi Daya Tahan | Tegangan sing ditrapake ing tingkat insulasi sing dirating sajrone 1 menit - ora ana flashover utawa discharge sing ngganggu |
| Ketahanan Isolasi | Test Megger ing 2,5 kV utawa 5 kV DC; asil dibandhingake karo baseline lan ambang acceptance minimal |
| Tes Operasi Mekanik | Circuit breaker lan disconnector mekanisme operasi cycled; wektu operasi lan lelungan diukur |
| Verifikasi Interlocking | Kabeh interlocks safety (mekanik lan listrik) diverifikasi kanggo nyegah urutan ngoper salah |
| Test Fungsional Relay Proteksi | Kabeh fungsi pangayoman diatur dites marang setelan relay; kaping trip diverifikasi kanggo specification |
| Wiring & Kontrol Circuit Priksa | Kabeh kontrol lan sambungan kabel sekunder, polaritas, lan insulasi diverifikasi marang gambar sing disetujoni |
| Inspeksi Visual & Dimensi | Kabeh komponen, label, tandha busbar, lan sambungan diverifikasi nglawan gambar manufaktur sing disetujoni |
Tabel 15 - Program Test Rutin Daya Lugao kanggo Switchgear
KOMITMEN KUALITAS
Saben kiriman switchgear Lugao Power diiringi paket dokumentasi teknis lengkap: laporan tes rutin kanthi kabeh nilai sing diukur lan kritéria ditampa, referensi sertifikat tes jinis, sertifikat materi, cathetan kalibrasi kanggo peralatan uji, cathetan inspeksi dimensi, lan gambar sing dibangun. Pemriksaan pihak katelu lan saksi FAT bisa diatur miturut panyuwunan.
