Ringkesan
Transformer minyak sing dicelupake telung tahap yaiku peralatan sing penting lan penting ing sistem transmisi lan sistem distribusi. Ngonversi energi listrik saka siji level voltase menyang liyane nalika njaga frekuensi kasebut ora owah. Transformer kaya iki umume digunakake ing sistem daya medium lan dhuwur amarga efisiensi, linuwih lan ekonomi sing dhuwur. Ing struktur jaringan distribusi modern, trafik sing dicelupake telung fase bakal duwe peran sing tambah penting. Kanthi pangembangan masyarakat kanthi cepet, trafik-telu-fase sing dicelupake minyak bakal terus nganyarke.
Struktur dhasar lan prinsip kerja
Komposisi struktur inti

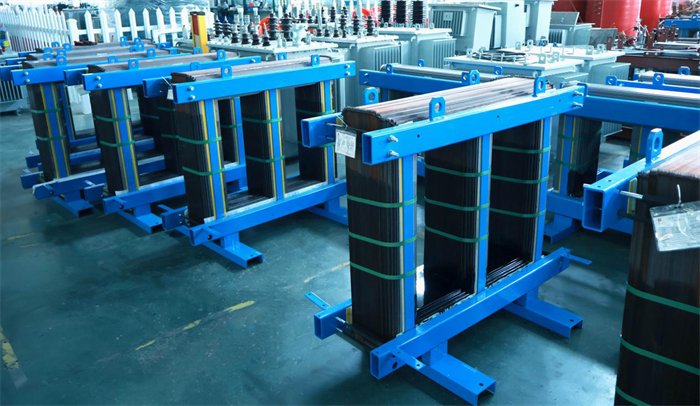

Core wesi: digawe saka lembaran baja silikon silikon kanthi dhuwur kanggo mbentuk sistem sirkuit magnet lan nyuda kerugian saiki
Angkat: Kalebu nduwurke tumpukan lan tumpukan voltase murah, biasane tatu nganggo konduktor tembaga utawa aluminium
Minyak Insulating: Minangka panyebaran lan adhem medium, Minyak utawa Minyak Mineral utawa Minyak ester mineral biasane digunakake
Tank minyak: wadhah sing ditutup sing nyandhang awak transformer lan minyak insulasi
Piranti dissipasi panas: kalebu sink panas, pipa panas utawa penggemar pendinginan
Piranti pelindung: tolok level minyak, katup tekanan tekanan, relay gas, lsp.
Prinsip kerja
Transformer tra-minyak sing dicemplungake telung tahap kerja adhedhasar prinsip inuntuksi elektromagnetik. Nalika nduwurke utomo dadi sumber daya AC, flux magnetik gantian ing inti wesi, sing nyebabake kekuwatan elektromotif ing tumpukan sekunder. Kanthi ngganti rasio giliran saka ndhuwur ndhuwur lan sekunder, voltase bisa ditambah utawa suda.
Fitur teknis utama
Efisiensi Dhuwur: Efisiensi transformer minyak sing dicelupake telung fase-fase sing biasane bisa nganti luwih saka 98%
Kinerja Dissipasi Panas Apik: Minyak Insulasi Ora Mung Menehi Penebat, Nanging Uga Kanthi Ngilangi Panas liwat Konvensional Alam utawa Dipeksa
Kekuwatan Insulasi Dhuwur: Sistem Penebat Minyak Kertas bisa Tahan Stres Voltase sing dhuwur
Kapabilitas Overload: Nduwe kapasitas kakehan jangka pendek tartamtu
Urip dawa: Desain urip biasane 25-30 taun, lan bisa luwih dawa kanthi perawatan sing tepat
Klasifikasi lan Aplikasi
Klasifikasi kanthi nggunakake
Trafform Daya: Digunakake ing sistem transmisi lan distribusi, kanthi kapasitas kismatan saka atusan kva nganti atusan MVA
Transformer distribusi: digunakake kanggo distribusi daya terminal, biasane ora ngluwihi 2500kva
Transformer khusus: kayata transformer tungku listrik, transformer rectifier, lsp.
Klasifikasi kanthi metode pendinginan
Minyak-out-Kelangan Selfing (Onan): Ngrelikake babagan konvensional saka konvensi minyak minyak lan alami
Minyak udara sing nyemprotake minyak (Aga): Nambahake para penggemar kanggo nyandhang udara
Pekerja Udara Sirkulasi Minyak Minyak (Ofaf): Pump Pumps meksa Sirkulasi Lenga lan Penggalik Fan
Peksa Minyak Minyak Minyak Minyak (OFWF): Pump Pump Pekaja Sirkungan Minyak Minyak
Diagnosis pangopènan lan kesalahan
Barang pangopènan umum
Deteksi kualitas minyak: uji coba biasa voltase breakdown minyak, Konten kelembapan, nilai asam lan gas larut
Tes insulasi nduwurke test: ngukur resistensi tumpukan lan resistensi insulasi
Pemriksaan mekanik: mriksa pengikat, tutul mekanisme operasi sing diangkat, lsp.
Pangopènan sistem pendinginan: radiator sing resik, priksa penggemar lan pompa minyak
Kesalahan lan perawatan umum
Penegang penebat: diprediksi dening analisis gas sing larut (dga) ing lenga
Reformasi Winding: Deteksi miturut Analisis Respon Resep
Bocor minyak: ndandani pas wektune lan replenishment wektune
Tutul Gagal: Pangopènan rutin lan penggantian bagean sing digunakake
Tren pangembangan
Minyak Insulating Lingkungan Lingkungan: Minyak Ester Biodegradis Ngganti Mineral Mineral
Cerdas: Sistem pemantauan online Integrasi kanggo nggayuh perawatan
Aplikasi Bahan Anyar: inti wesi amorf amorphous nyuda kelangan beban
Desain kompak: Ngurangi volume lan nambah kapadhetan daya
Kesimpulan
Ing mangsa ngarep, Transformer kanthi efisiensi sing luwih dhuwur, luwih suwe urip lan rugi sing luwih murah bakal mbantu nggawe jaringan daya sing luwih dipercaya lan ijo lan menehi dhukungan kanggo transformasi energi energi global. Lugao bakal terus ngoptimalake desain lan ningkatake kualitas produk kanthi tren pembangunan kanggo nyukupi macem-macem kabutuhan pelanggan ing saindenging jagad lan menehi syarat kanggo menehi solusi panyebaran daya kualitas tinggi saka Lugao.
