Kepiye Cara Switchgear Tertutup Logam AC sing Bisa Dicopot Ngapikake Keamanan Distribusi Daya lan Keandalan ing Gardu Modern

lengenored Dipindhah AC Metal Tertutup Switchgearnduweni peran kritis ing sistem distribusi daya voltase medium. Dirancang kanggo safety, keluwesan, lan efisiensi operasional, solusi switchgear canggih iki nduweni kompartemen sing kapisah, pemutus sirkuit sing bisa ditarik, lan proteksi tahan busur sing kuat. Ing pandhuan lengkap iki, kita njelajah struktur, paramèter teknis, skenario aplikasi, kaluwihan, syarat instalasi, strategi pangopènan, lan pedoman pilihan. Artikel iki uga nyoroti caraneDaya Lugaonyedhiyakake sistem switchgear sing dipercaya lan cocog karo standar sing cocog karo kabutuhan industri lan sarana global.

Daftar Isi

• 1. Apa Armored Dipindhah AC Metal Tertutup Switchgear?
• 2. Napa Penting ing Sistem Daya Modern?
• 3. Desain Struktural lan Komponen Kunci
• 4. Spesifikasi Teknis lan Standar
• 5. Kaluwihan inti liwat Switchgear konvensional
• 6. Skenario Aplikasi Utama
• 7. Instalasi lan Commissioning Guide
• 8. Maintenance lan Manajemen Lifecycle
• 9. Carane Milih Model Tengen?
• 10. Pitakonan sing Sering Ditakoni

1. Apa Armored Dipindhah AC Metal Tertutup Switchgear?

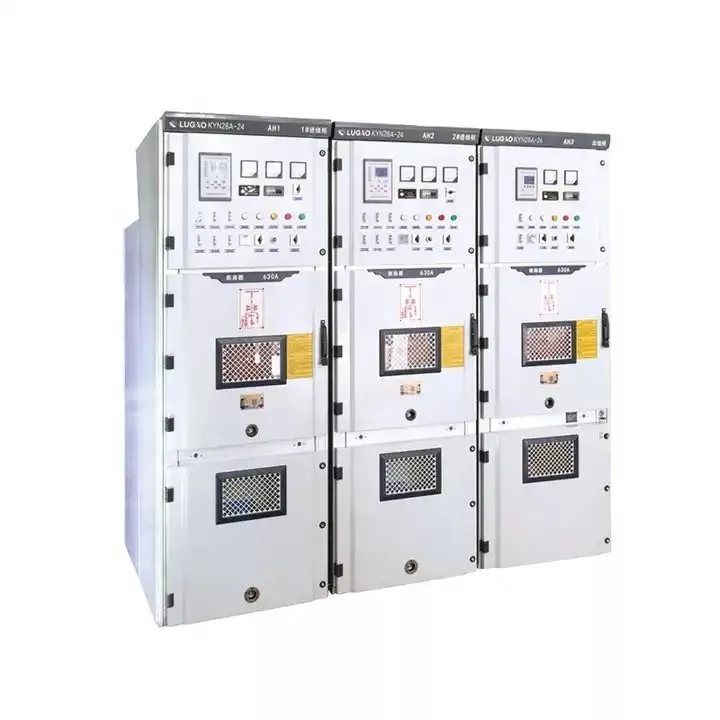

lengenored Removable AC Metal Enclosed Switchgear minangka jinis sistem switchgear voltase medium sing dirancang kanthi struktur nganggo logam lan unit fungsional sing bisa ditarik (bisa dicopot). Biasane digunakake ing sistem daya AC 3.6kV–40.5kV kanggo nampa, nyebarake, ngontrol, lan nglindhungi energi listrik.

Struktur "waja" tegese kompartemen internal dipisahake dening partisi logam sing digarap, nyedhiyakake safety sing luwih apik lan nyegah panyebaran kesalahan. Fitur "bisa dicopot" utawa "bisa ditarik" nuduhake unit pemutus sirkuit sing bisa dipindhah kanthi aman ing antarane layanan, tes, lan posisi pedhot.

2. Napa Penting ing Sistem Daya Modern?

Kanthi nambah panjaluk keamanan listrik, kesinambungan operasional, lan manajemen kothak sing cerdas, sistem switchgear jinis terbuka tradisional ora cukup maneh. Gardu lan pabrik industri modern mbutuhake:

• Kapasitas tahan sirkuit cendhak sing luwih dhuwur
• Ngapikake busur fault containment
• Suda downtime sajrone pangopènan
• Peningkatan safety operator
• Kapabilitas ekspansi modular

Switchgear logam sing bisa dicopot nganggo lapis baja ngrampungake syarat kasebut kanthi nggabungake sistem interlocking mekanik, isolasi nganggo logam, lan pemutus sing bisa ditarik.

3. Desain Struktural lan Komponen Kunci

3.1 Desain Kompartemen

Panel switchgear waja standar kasusun saka sawetara kompartemen terisolasi:

3.2 Pemutus sirkuit sing bisa ditarik

• Posisi Service
• Posisi Test
• Posisi Pedhot

Desain iki ngidini pangopènan sing aman tanpa mati sistem lengkap.

3.3 Interlocking Mekanik lan Listrik

Mekanisme interlock macem-macem nyegah operasi sing ora aman, kayata:

• Nutup breaker nalika grounding switch ditutup
• Mbukak lawang ing kondisi energized
• Racking breaker ing beban

4. Spesifikasi Teknis lan Standar

Parameter teknis khas kalebu:

Selaras karo standar internasional njamin safety, koordinasi insulasi, lan ngemot fault busur.

5. Kaluwihan inti liwat Switchgear konvensional

5.1 Peningkatan Keamanan

• Partisi logam tahan busur
• Grounded pager waja
• Isolasi kesalahan antarane kompartemen

5.2 Fleksibilitas Operasional

• Panggantos breaker cepet
• Suda downtime
• Pangopènan akses ngarep

5.3 linuwih

Teknologi pemutus sirkuit vakum nawakake:

• Umur mekanik sing dawa
• syarat pangopènan Low
• Kekuwatan dielektrik dhuwur

5.4 Skalabilitas

Desain panel modular ngidini ekspansi sistem gampang kanggo tuwuhing beban ing mangsa ngarep.

6. Skenario Aplikasi Utama

• Pembangkit listrik
• Gardu kutha
• fasilitas produksi industri
• Operasi pertambangan
• Pusat data
• Stasiun integrasi energi sing bisa dianyari

Ing lingkungan beban dhuwur lan dhuwur-fault-saiki, switchgear sing bisa dicopot waja kanthi signifikan nambah stabilitas sistem.

7. Instalasi lan Commissioning Guide

7.1 Requirements Situs

• Suhu sekitar: -5°C nganti +40°C
• Kelembapan relatif: ≤90%
• Pertimbangan tahan seismik

7.2 Langkah Instalasi

1. Pemasangan baja saluran fondasi
2. Alignment lan fiksasi panel
3. Sambungan busbar
4. kabel mandap
5. Pengujian isolasi
6. Konfigurasi relay proteksi

8. Maintenance lan Manajemen Lifecycle

Daftar Priksa Rutin

• Priksa operasi mekanik breaker
• Priksa kondisi insulasi
• Pencitraan termal kanggo hotspot
• Akumulasi bledug sing resik

Pangopènan sing tepat bisa ngluwihi umur layanan ngluwihi 20-30 taun ing kahanan operasi normal.

9. Carane Milih Model Tengen?

Milih switchgear tertutup logam AC sing bisa dicopot kanthi lapis baja mbutuhake evaluasi:

• Sistem dirating voltase
• Kapasitas short-circuit
• Muatan saiki
• kahanan lingkungan
• kabutuhan expansion mangsa

Daya Lugaonyedhiyakake solusi teknik khusus adhedhasar spesifikasi proyek, njamin tundhuk karo standar IEC lan syarat khusus pelanggan.

10. Pitakonan sing Sering Ditakoni (FAQ)

Q1: Apa prabédan antarane switchgear logam-klambi lan logam-tertutup?

Switchgear metal-klambi duwe partisi logam kanthi grounded antarane kabeh kompartemen, nalika switchgear logam-tertutup umum bisa uga ora duwe isolasi lengkap.

Q2: Napa milih jinis sing bisa ditarik tinimbang jinis tetep?

Jinis sing bisa ditarik ngidini pangopènan luwih cepet lan nyuda downtime, nambah efisiensi operasional.

Q3: Apa desain tahan busur perlu?

Kanggo infrastruktur kritis lan lingkungan short-circuit dhuwur, struktur tahan busur Ngartekno nambah safety personel.

Q4: Suwene umur layanan khas?

Kanthi pangopènan sing tepat, urip layanan biasane ngluwihi 20 taun.

Kesimpulan

lengenored Removable AC Metal Enclosed Switchgear nggantosi evolusi sistem distribusi voltase medium. Konstruksi waja, desain pemutus sing bisa ditarik, mekanisme interlocking canggih, lan tundhuk karo standar internasional ndadekake pilihan sing dipercaya lan aman kanggo gardu induk modern lan sistem tenaga industri.

Amarga infrastruktur energi global dadi luwih rumit lan syarat linuwih terus mundhak, milih pabrikan sing dipercaya iku penting.Daya Lugaosetya kanggo ngirim solusi switchgear kinerja dhuwur, standar-cecek sing dirancang kanggo macem-macem kabutuhan project donya.

Nggolek solusi Switchgear Tertutup AC Metal Armored sing bisa dicopot kanggo proyek sabanjure?

Mitra karo Lugao Power dina iki -hubungi kitakanggo dhukungan teknis khusus, kutipan kompetitif, lan konsultasi teknik pakar.
