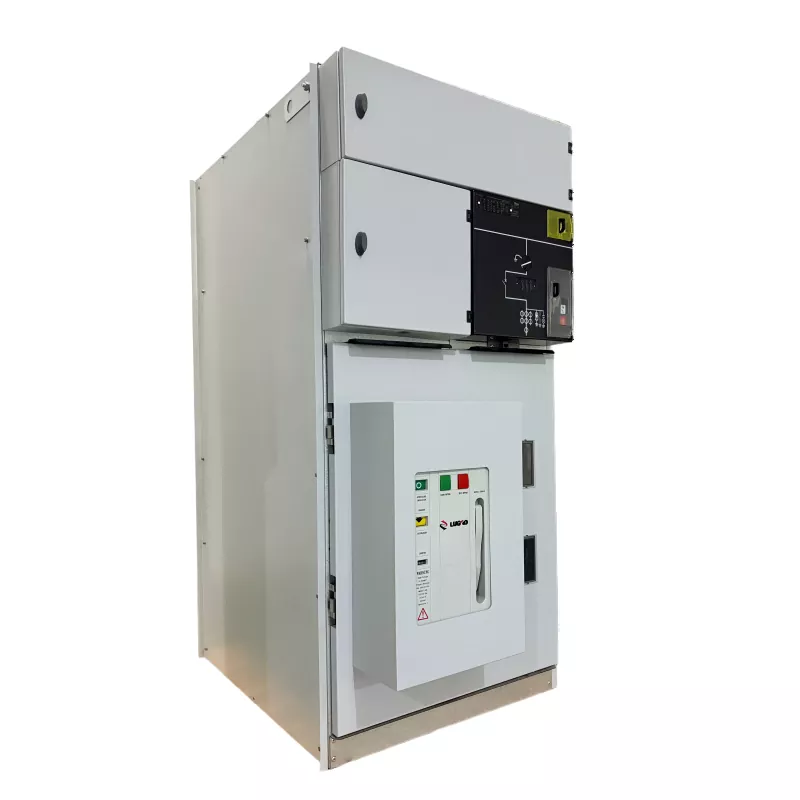

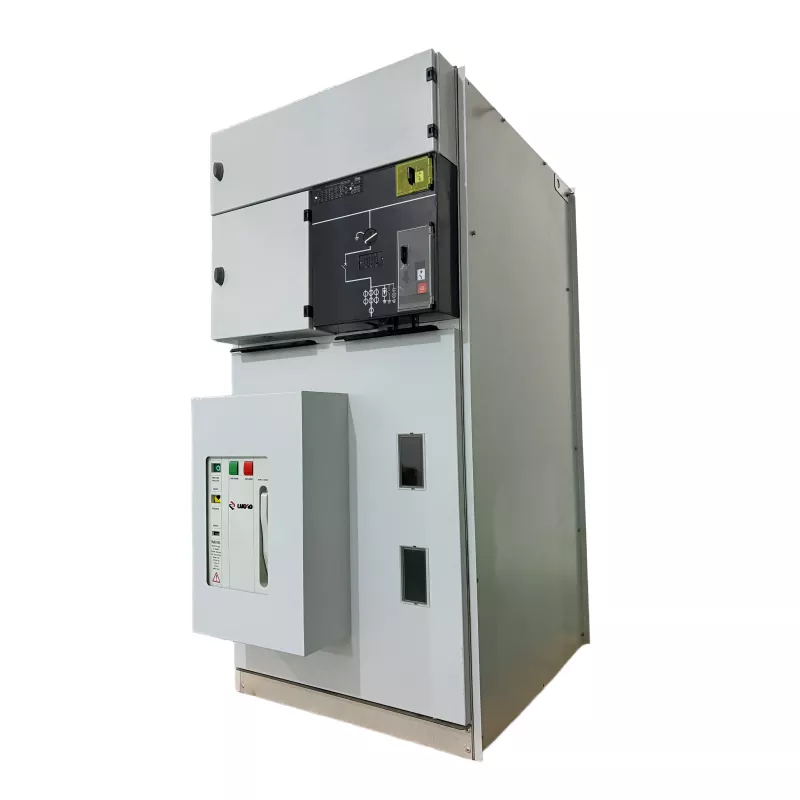

Ing njero ruangan Gas Insulated Ring Unit Utama Switchgear Panel karo VCB

Minangka Produsèn profesional, kita kaya kanggo nyedhiyani sampeyan kualitas dhuwur Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB. Iki minangka piranti distribusi voltase medium kompak sing dirancang kanggo kontrol daya, proteksi, lan ngalih daya sing dipercaya ing jaringan listrik modern. Iki nggabungake teknologi pemutus sirkuit vakum (VCB) kanthi struktur switchgear terisolasi gas, nyedhiyakake operasi sing aman lan efisien ing lingkungan njero ruangan.

Jenis ikiRing unit utama (RMU)digunakake akeh ing sistem distribusi daya voltase medium kanggo nyambung, nglindhungi, lan ngisolasi sirkuit listrik. Kanthi insulasi gas sing disegel lan teknologi gangguan vakum, Panel Switchgear Unit Utama Gas Insulated Ring kanthi VCB nawakake kinerja pemadam busur sing apik, kemampuan insulasi sing kuat, lan syarat pangopènan minimal.

Parameter teknis utama

Ora.	Item		Unit	Paramèter
1	Tegangan Rated		kV	12	24	36	40.5
2	Rated Saiki		A	630/1250
3	Frekuensi Rated		Hz	50/60
4	1-Menit Frekuensi Daya Tahan Tegangan	Total Nilai	kV	42	55	80	95
		Titik Putus		48	65	95	110
5	Impulse Kilat Tahan Tegangan	Total Nilai	kV	75	125/150	170	95
		Titik Putus		85	150/160	185	215
6	Dirating Short-Time Tahan Saiki	Sirkuit Utama	kA	25/2s
		Sirkuit Grounding		25/2s
7	Rated Peak Tahan Saiki		kA	63			50
8	Rated Transfer Saiki		A	1300~1700
9	Rated Load Panutup Breaking Saiki		A	630
10	Rated Kabel Ngisi daya Breaking Arus		A	50/10
11	Unloaded Transformer Breaking Saiki		A	20
12	Kabel Pengisian Ground Fault Breaking Current		A	100			80
13	Dirating Short-Circuit Breaking Saiki		kA	20
14	Dirating Short-Circuit Panutup Saiki		kA	63			50
15	Kelas Proteksi			IP3X
16	Muat Ngalih Urip		Wektu	5000
17	Grounding Ngalih Urip		Wektu	5000

Spesifikasi Teknis

Parameter Listrik Utama

• Tegangan Rated: 12kV / 24kV / 36kV
• Frekuensi Dirating: 50Hz / 60Hz
• Dirating Saiki: 630A - 1250A
• Short Circuit Breaking Current: Nganti 25kA
• Frekuensi Daya Tahan Tegangan: ≥ 42kV
• Tegangan Tahan Impuls Kilat: ≥ 75kV

Fitur Struktural

• Desain switchgear kompak terisolasi gas
• Pemutus sirkuit vakum terpadu (VCB)
• Struktur tangki sing disegel kanthi lengkap kanggo linuwih
• Konfigurasi modular kanggo distribusi daya fleksibel
• Cocog kanggo instalasi njero ruangan

Aplikasi

IngIng njero ruangan Gas Insulated Ring Unit Utama Switchgear Panel karo VCBdigunakake digunakake ing jaringan distribusi voltase medium ing ngendi switch lan perlindungan sing dipercaya dibutuhake.

• Jaringan distribusi daya kutha
• Sistem catu daya industri
• Bangunan komersial lan komunitas omah
• Infrastruktur sepur lan transportasi
• Industri pertambangan lan metalurgi
• Proyek transmisi lan distribusi daya
• Sambungan jaringan energi sing bisa dianyari

Fitur Utama

• Disegel Vacuum Circuit Breaker Design– IngIng njero ruangan Gas Insulated Ring Unit Utama Switchgear Panel karo VCBnggunakake pemutus sirkuit vakum sing disegel sing dipasang ing kamar gas stainless steel. Desain iki ngilangi arcing ing sirkuit utama lan njamin umur layanan listrik sing dawa kanthi linuwih insulasi sing dhuwur.
• Struktur Disegel Penuh & Bebas Pangopènan- Kabeh komponen voltase dhuwur kayata busbar, saklar pedhot, VCB, lan trafo saiki dilebokake ing tangki gas sing disegel, nglindhungi saka bledug, kelembapan, lan kontaminasi eksternal.
• Struktur Kompak- Desain terintegrasi kanthi signifikan nyuda ruang instalasi, saengga cocog kanggo gardu njero ruangan, gardu prefabrikasi, lan proyek kanthi ruang ruangan listrik sing winates.
• Safety Operasional Dhuwur- Dilengkapi sistem interlock mekanik limang-bukti lan saluran relief tekanan arah kanggo nyegah misoperation lan njamin operasi sistem sing aman.
• Kompatibilitas Distribusi Cerdas- Antarmuka sing dilindhungi kanggo operasi listrik lan otomatisasi ngidini integrasi gampang menyang jaringan distribusi daya cerdas modern, didhukung dening kontrol kualitas sing ketat lan standar manufaktur sing dipercaya Lugao.

Apa Pilih Lugao

• Produsen Profesional – Daya Lugaospesialisasi ing peralatan transmisi lan distribusi daya voltase dhuwur lan medium-voltase.

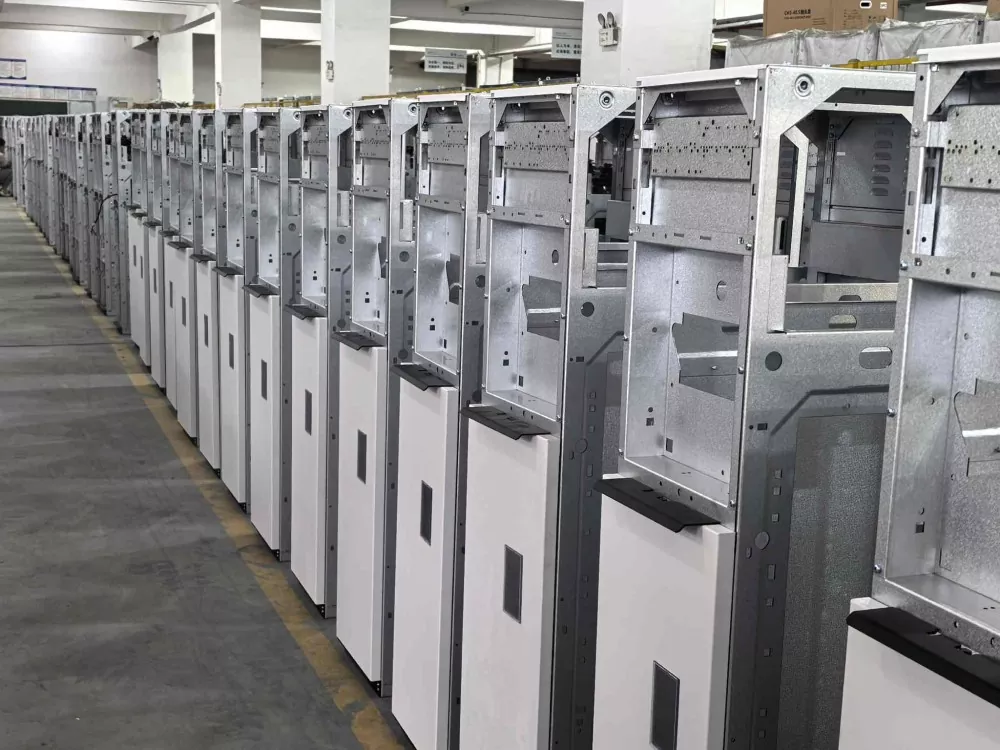

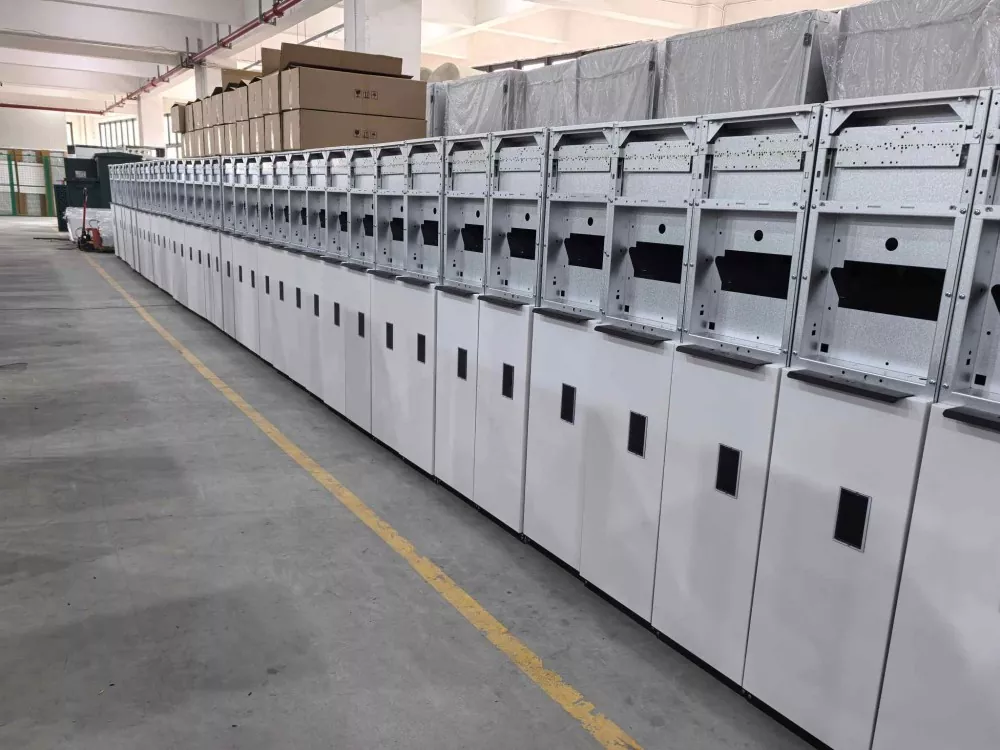

• Teknologi Produksi Lanjut- Proses manufaktur presisi lan sistem tes lengkap njamin linuwih produk.
• Kontrol kualitas sing ketat- Panel Switchgear Unit Utama Gas Insulated Ring kanthi VCB tundhuk karo standar internasional, kalebuISO9001, SGS, CCC lan sertifikasi CE.
• Pengalaman Industri- Keahlian pirang-pirang taun ing Transformer Tipe Kering, Transformator Kecemplung Minyak, lan peralatan distribusi daya.
• Aplikasi Global- Solusi Lugao digunakake akeh ing jaringan listrik, industri, transportasi, lan proyek infrastruktur ing saindenging jagad.
• Dhukungan Teknis- Tim layanan profesional nyedhiyakake bimbingan teknis lan dhukungan jangka panjang kanggo pelanggan global.

FAQ

1. Apa fungsi utama Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB?

IngIng njero ruangan Gas Insulated Ring Unit Utama Switchgear Panel karo VCBdirancang kanggo sistem distribusi daya voltase medium. Nyedhiyakake switching, proteksi, lan isolasi sirkuit listrik sing dipercaya, njamin pasokan listrik sing stabil lan operasi sing aman ing jaringan kutha, fasilitas industri, lan gardu induk.

2. Apa kaluwihan saka nggunakake vacuum circuit breaker (VCB) ing RMU?

Pemutus sirkuit vakum nawakake kemampuan pemadam busur sing apik, umur listrik sing dawa, lan syarat pangopènan minimal. Nalika digabungake menyang struktur RMU terisolasi gas, nambah linuwih ngoper, safety operasional, lan daya tahan peralatan sakabèhé.

3. Where is Lugao Indoor Gas Insulated Ring Unit Utama Switchgear Panel karo VCB biasane diinstal?

Dipasang sacara wiyar ing lingkungan distribusi daya njero ruangan kayata gardu kompak, pabrik industri, bangunan komersial, komunitas omah, rel, lan sistem distribusi energi sing bisa dianyari sing mbutuhake efisiensi ruang lan linuwih.

4. Apa milih Lugao kanggo gas terisolasiRMU switchgear?

Lugao nyedhiyakake peralatan distribusi daya sing dipercaya sing didhukung teknologi manufaktur canggih, kontrol kualitas sing ketat, lan sertifikasi internasional kalebu ISO9001, SGS, CCC, lan CE. Kanthi keahlian sing kuat ing trafo lan peralatan listrik, Lugao nyedhiyakake kinerja sing stabil, umur layanan dawa, lan dhukungan teknis profesional kanggo proyek infrastruktur tenaga global.
