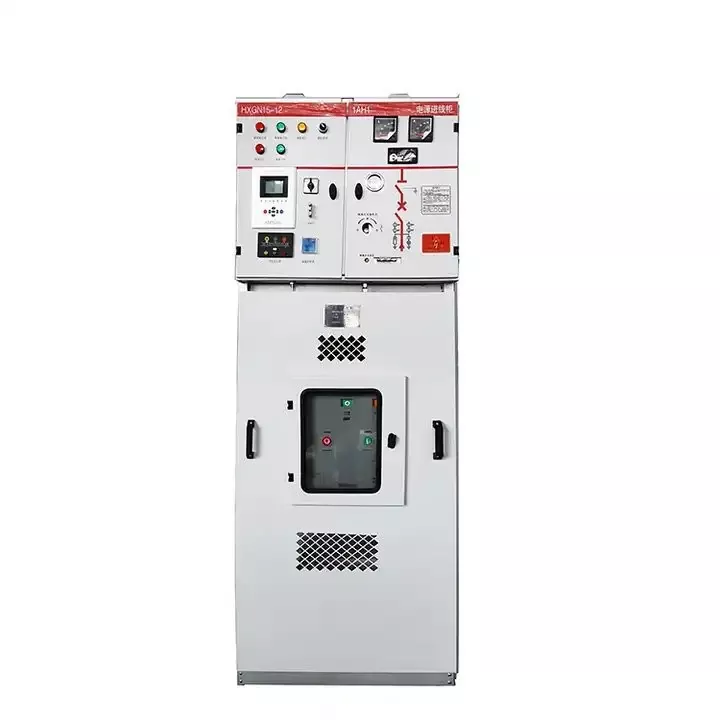

12KV Sf6 High Voltage Ring Unit Utama Switchgear

Minangka pabrikan lan supplier ing China, kita nawakake 12KV Sf6 High Voltage Ring Unit Utama Switchgear kanthi kualitas dhuwur nanging kanthi rega murah kanggo grosir. IngTegangan dhuwur RMUfitur kabinèt logam-tertutup karo rating pangayoman dhuwur banget, èfèktif nyegah Kelembapan njaba saka ngetik kabinet lan kanthi mangkono ndawakake umur layanan saka komponen. Struktur sakabèhé tetep, saéngga trep kanggo operator nggunakake nalika uga nyuda kabutuhan pangopènan sing kerep. Kabinet kasebut dumadi saka sawetara bagean, kalebu kompartemen busbar lan kompartemen sing disegel kanggo busbar utama, kompartemen instrumen kanggo nginstal relay, lan pungkasane kompartemen kabel sing tanggung jawab kanggo nyambungake kabel sing mlebu lan metu. Kompartemen sing disegel dilengkapi saklar kanggo operasi kayata sambungan lan isolasi, saengga gampang digunakake kanggo operator.

Switchgear Unit Utama Dering Tegangan Tinggi 12KV Sf6 nggunakake heksafluorida belerang kanggo insulasi, kanthi struktur sing relatif prasaja lan efektifitas biaya sing dhuwur. Komponen ing lemari bisa dipilih miturut syarat nyata, lan lemari bisa digabungake kanggo mbentuk sistem jaringan ring sirkuit multi. Volume sakabèhé relatif kompak, saéngga cocok kanggo taman industri, kompleks komersial, lan wilayah liyane.

Paramèter

Lingkungan Operasi

1. Kisaran suhu operasi normal yaiku -40 ° C nganti + 55 ° C. Yen suhu ngluwihi kisaran iki, kustomisasi kudu dibahas karo LUGAO.

2. Kelembapan relatif normal kudu kurang saka 95%.

3. Ketinggian operasi standar kurang saka 4.000 meter.

4. Sajrone instalasi, kabinet kudu ora diiringake; iku kudu diselehake mujur lan dhasar leveled.

5. Switchgear kudu ora tenggelam ing banyu kanggo wektu lengkap.

6. Tetep adoh saka wilayah karo karat gas kimia utawa beboyo mbledhos.

Fitur

Enclosure unit, lawang akses, lan kamar ndhuwur ngalami lapisan semprotan presisi, njamin finish protèktif sing awet lan seragam sing nglindhungi karat lingkungan lan nyandhang mekanik. Kabeh lemari nggabungake busbar grounding utama sing dirancang kanggo ngaktifake grounding sing aman cedhak karo kerangka struktural kabinet. Komponen logam-kalebu saklar grounding lan mekanisme interlocking-disambungake kanthi tliti ing busbar grounding, nalika sambungan braid tembaga digunakake ing sambungan sing diikat kanggo mesthekake kesinambungan listrik lan boros saiki.

Kanggo nyuda overpressure internal lan risiko sing gegandhengan karo busur, panel relief tekanan digabungake kanthi strategis menyang struktur mburi kabinet, dirancang kanggo ngatur pelepasan gas kanthi aman ing skenario kesalahan sing langka. Kompartemen busbar ndhuwur wis aman karo ngawut-awut tamper-tahan, ngidini akses external gampang kanggo sambungan busbar sak instalasi utawa pangopènan. Kamar piranti tambahan ndhuwur nawakake opsi konfigurasi serbaguna, nampung blok terminal, modul kontrol, lan komponen liyane. Kanthi ngunggahake sub-kompartemen iki, desain ngoptimalake ruang kanggo sistem perlindungan relay, nambah efisiensi operasional.

Utamane, switch break beban lan switch grounding nduweni mekanisme interlocking modular, dene switch grounding lan lawang akses nggunakake sistem interlock positif. Liwat urutan operasional sing ditetepake - nutup lawang, melu saklar grounding, lan ngaktifake saklar pemutus beban - fungsi interlock otomatis bisa digayuh. Logika sekuensial iki nyilikake kesalahan operasional, nyegah akses sing ora sah sajrone operasi langsung, lan nguatake protokol safety sistem sakabèhé, njamin tundhuk karo standar safety industri sing ketat.
