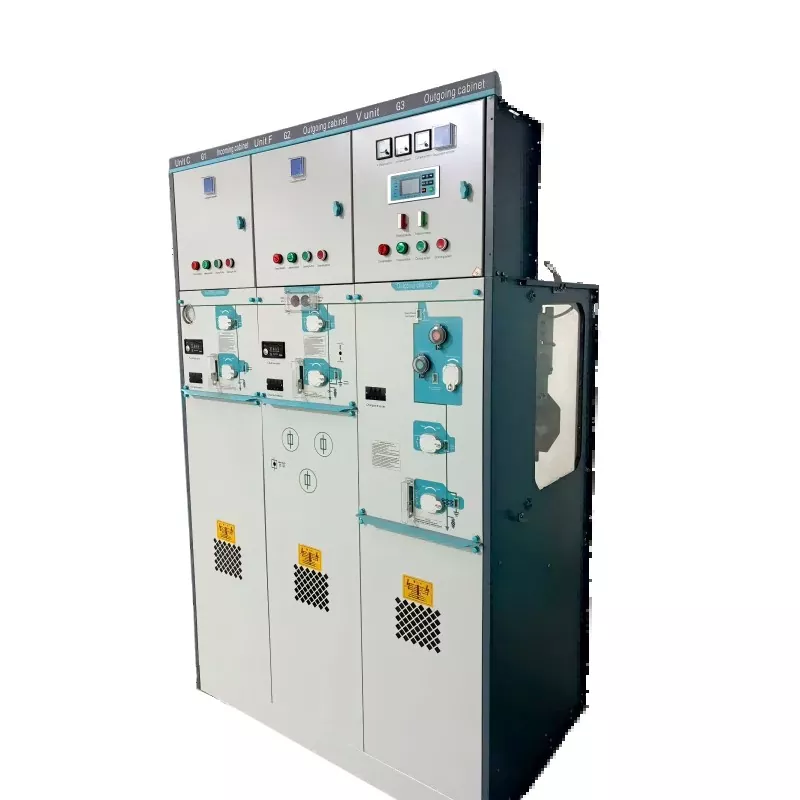

Tegangan Sedheng SF6 Kanthi Terisolasi Ring Listrik Unit Utama Kompak Switchgear

Minangka pabrikan lan pemasok ing China, kita nawakake Tegangan Sedheng SF6 kanthi terisolasi kanthi terisolasi listrik unit utama kompak Switchgear kanthi kualitas dhuwur nanging kanthi rega murah kanggo grosir. Switchgear unit utama ring dirancang kanggo distribusi daya voltase medium sing dipercaya ing jaringan listrik 12kV, 24kV, lan 36kV. Iki dilengkapi pager baja tahan karat sing disegel kanthi lengkap karo gas SF6, njamin insulasi sing apik, kinerja pemadam busur, lan tahan bledug, tahan kelembapan, lan tahan lingkungan sing atos. Desain modular sing kompak ngirit ruang instalasi lan ndhukung konfigurasi fleksibel kanthi switch beban utawa pemutus sirkuit vakum.

Kirim Pitakonan

Deskripsi Produk

Tegangan Sedheng SF6 Kanthi Terisolasi Disegel Listrik Ring Utama Unit Kompak Switchgear diprodhuksi dening Lugao; kita minangka salah sawijining produsen lan pemasok utama ing China. Ing Ring Unit Utama Compact Switchgearyaiku piranti distribusi daya terisolasi gas kompak sing dirancang kanggo jaringan voltase medium 12kV, 24kV, lan 36kV. Iki nggabungake saklar beban, pemutus sirkuit vakum, saklar grounding, lan busbar ing jero tangki stainless steel sing disegel kanthi lengkap karo gas insulasi SF6.

Struktur sing disegel iki ngisolasi kabeh komponen voltase dhuwur saka lingkungan njaba, nglindhungi peralatan saka bledug, kelembapan, kondensasi, lan zat korosif. Dirancang lan diprodhuksi deningLugao, switchgear nyedhiyakake solusi sing aman, dipercaya, lan efisien papan kanggo sistem distribusi tenaga modern.

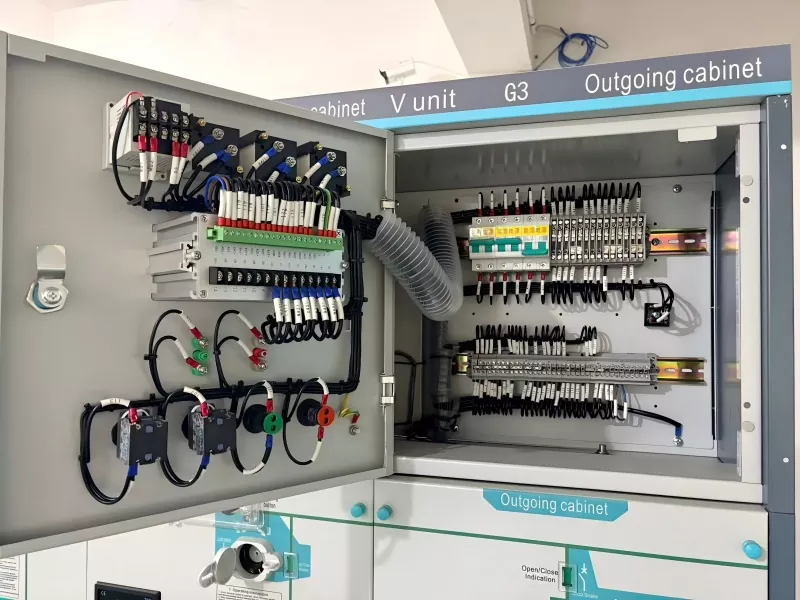

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Parameter teknis utama

Ora.	Item	Unit	Unit C/F				Unit V
Ora.	Item	Unit	Ngalih istirahat mbukak				Pemutus sirkuit
1	Dirating voltase	kV	12	24	36	12		24	36
2	Rated saiki	A	630~1250A
3	Frekuensi dirating	Hz	50/60
4	1min Frekuensi daya tahan voltase	kV	42	55	85	42		55	85
5	Impuls kilat tahan voltase	kV	75	125/150	170/185	75		125/150	170/185
6	Rated nransfer saiki	A	1700
7	Rated load circuit nggawe saiki	A	630~1250
8	Rated kabel (line) charging breaking current	A	50&10
9	Rated short circuit breaking current (puncak)	kA	20	20	20	25/31.5		25/31.5	25/31.5
10	Rated short circuit nggawe arus (puncak)	kA	63	63	63	63		63	63
11	Wektu cendhak (2s) tahan saiki, ngalih beban	kA	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	Rated tahan saiki (puncak)	kA	63	63	63	63		63	63
13	Mekanisme urip	kaping	3000
14	Tingkat perlindungan		Bisa disesuaikan
15	Ukuran (W * D * H)	mm	12 kV		24 kV			36kV
15	Ukuran (W * D * H)	mm	3257511336 (+350)		4007511336 (+350)			4508852200

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear

Fitur Utama & Kaluwihan

Struktur kanthi terisolasi lan disegel

IngTegangan Sedheng SF6 Kanthi Terisolasi Ring Listrik Unit Utama Kompak Switchgearnggunakake tank stainless steel laser-gandheng kapenuhan gas SF6.
Kabeh komponen urip disegel ing jero kandang kanggo nyegah paparan kahanan lingkungan njaba.
Nyedhiyakake kinerja insulasi sing apik lan rating perlindungan sing dhuwur.

Desain Kompak lan Ngirit Spasi

Struktur modular sing kompak nyuda spasi instalasi.
Cocog kanggo gardu kompak, sistem distribusi lemah, lan fasilitas sing winates ing papan.
Konfigurasi modul fleksibel ndhukung macem-macem aplikasi distribusi.

Operasi Bebas Pangopènan

Desain sing disegel kanthi lengkap ngilangi pangopènan rutin komponen voltase dhuwur.
Ora ana replenishment gas SF6 sing dibutuhake sajrone urip layanan sing dirancang.
Njamin operasi jangka panjang sing dipercaya sanajan ing lingkungan sing atos.

High Safety lan linuwih

Dilengkapi sistem interlocking mekanik kanggo nyegah misoperation.
Perlindhungan busur internal lan saluran relief tekanan nambah safety operasional.
Struktur logam-tertutup njamin kinerja stabil ing instalasi nuntut.

Aplikasi

IngTegangan Sedheng SF6 Kanthi Terisolasi Ring Listrik Unit Utama Kompak Switchgeardigunakake akeh ing jaringan distribusi daya modern ing ngendi linuwih lan desain kompak penting.

Jaringan distribusi daya kutha lan desa
Gardu kompak lan lemah
Pabrik industri lan fasilitas manufaktur
Bangunan komersial lan komunitas omah
Sistem tenaga sepur lan transportasi
Proyek pertambangan lan infrastruktur
Instalasi lingkungan pesisir lan atos

Karakteristik produk

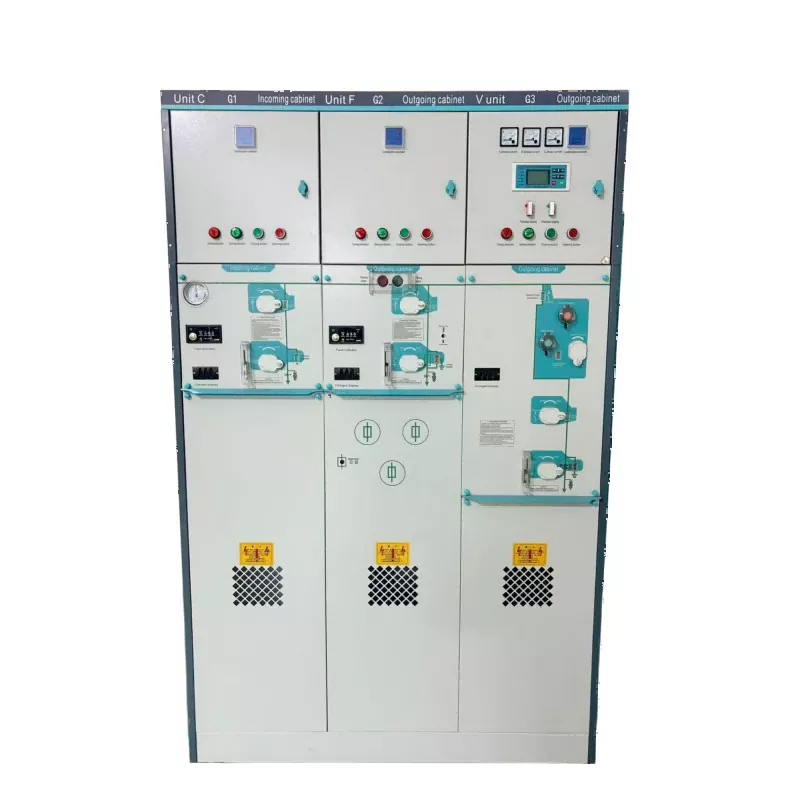

Unit Fungsional Modular

Modul C:Unit ngalih beban digunakake kanggo ngalih kabel lan trafo.
Modul F:Ngalih beban kanthi kombinasi sekring kanggo proteksi trafo.
Modul V:Unit pemutus sirkuit vakum cocok kanggo operasi ngoper sing kerep.
Modul D:Sambungan kabel langsung kanggo feeders non-ngalih.
Modul M:Unit pangukuran kanthi trafo voltase lan arus.

Kapabilitas Ekspansi Fleksibel

Tegangan Sedheng SF6 Kanthi Terisolasi Ring Listrik Unit Utama Compact Switchgear ndhukung ekspansi modular liwat konektor bus terisolasi.
Ngidini gampang nambah modul fungsional anyar miturut syarat proyek.

Desain Struktural sing bisa dipercaya

Tangki gas stainless steel sing dilas laser kanggo daya tahan dhuwur.
Jendhela pengamatan kanggo ngawasi posisi switch sing jelas.
Dirancang kanggo operasi jangka panjang ing lingkungan sing nuntut.

FAQ

1. Apa tingkat voltase ndhukung unit utama ring iki?

IngTegangan Sedheng SF6 Kanthi Terisolasi Ring Listrik Unit Utama Kompak Switchgeardirancang kanggo sistem voltase medium kalebu jaringan distribusi daya 12kV, 24kV, lan 36kV.

2. Apa opsi konfigurasi kasedhiya?

Switchgear iki ndhukung konfigurasi modular kayata unit switch beban (C), unit proteksi sekring (F), modul pemutus sirkuit vakum (V), modul sambungan kabel langsung (D), lan modul pangukuran (M).

3. Apa unit utama ring bisa ditambahi sawise instalasi?

ya wis. Modul tambahan bisa disambungake liwat konektor busbar terisolasi gas, ngidini expansion sistem fleksibel nalika jaringan distribusi mundak akeh.

4. Proteksi safety apa sing kalebu?

Sistem kasebut kalebu interlock mekanik, switch grounding, proteksi busur internal, lan saluran relief tekanan kanggo njamin operasi sing aman.

5. Suwene umur layanan khas?

Kanthi tank baja tahan karat sing disegel lan insulasi gas SF6, peralatan kasebut dirancang kanggo operasi jangka panjang kanthi umur layanan nganti 30 taun ing kahanan operasi normal.

Medium Voltage SF6 Fully Insulated Sealed Electrical Ring Main Unit Compact Switchgear
