Minangka fasilitas industri, gardu utilitas, tanduran energi sing bisa dianyari, lan infrastruktur komersial mbutuhake distribusi listrik sing luwih aman lan efisien,13.8KV MV HV Air Insulated Switchgearwis dadi salah sawijining solusi sing paling dipercaya. Pandhuan iki nerangake prinsip kerja, kaluwihan, karakteristik teknis, aplikasi, praktik pangopènan, lan pertimbangan tuku. Sampeyan uga bakal nemokake caraneLUGAO Powerngrancang sistem switchgear sing bisa dipercaya sing nyedhiyakake safety operasional jangka panjang, efisiensi biaya, lan kinerja sing stabil kanggo jaringan listrik modern.
Isine

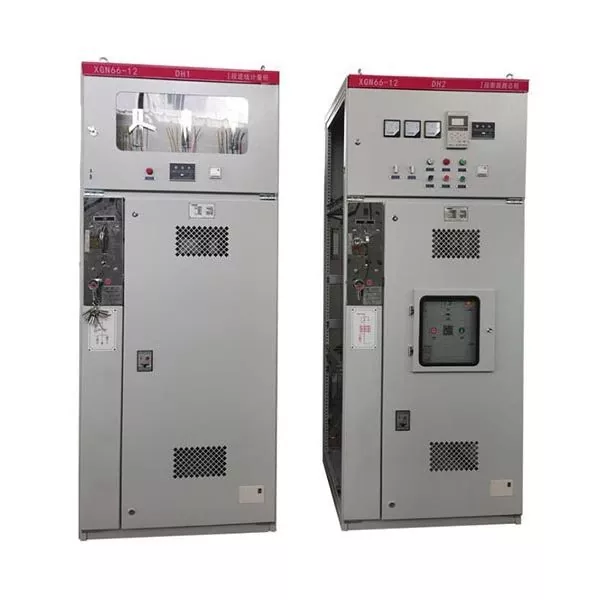

Apa 13.8KV MV HV Air Insulated Switchgear?
LUGAO Powerngasilake kinerja dhuwur13.8KV MV HV Air Insulated Switchgearsolusi sing dirancang kanggo distribusi listrik voltase medium sing aman, dipercaya, lan efisien. Dirancang ing sekitar voltase 13.8kV, rakitan switchgear iki nggunakake udara sekitar minangka medium insulasi utama, dadi ramah lingkungan nalika ngirimake linuwih operasional sing apik kanggo sistem tenaga industri, komersial, lan sarana.
Switchgear terisolasi udara (AIS) kasusun saka pirang-pirang komponen listrik terpadu sing dipasang ing kompartemen logam sing ditutup. Komponen kasebut bisa bebarengan kanggo nyebarake listrik, ngisolasi kesalahan, nglindhungi peralatan, lan njamin safety operator.
Ora kaya switchgear terisolasi gas sing ngandelake gas SF₆, AIS nggunakake insulasi udara alami. Iki nyuda keprihatinan lingkungan, nyuda biaya siklus urip, lan nyederhanakake pangopènan rutin nalika isih nyedhiyakake kinerja dielektrik sing apik kanggo akeh instalasi njero ruangan lan ruangan.
Distribusi voltase medium sing dipercaya ora mung gumantung ing kinerja listrik nanging uga ing safety peralatan, perawatan, lan umur layanan sing dawa - kabeh kekuwatan switchgear insulasi udara modern.
Fitur Utama lan Spesifikasi Teknis
Modern13.8KV MV HV Air Insulated Switchgearnggabungke teknologi pangayoman majeng karo construction modular, mbisakake instalasi fleksibel lan expansion sistem mangsa.
| Spesifikasi | Nilai Khas |
|---|---|
| Tegangan Rated | 13,8 kV |
| Frekuensi | 50 Hz / 60 Hz |
| Rated Saiki | 630A–3150A |
| Short Circuit Breaking Saiki | Iki 40kA |
| Isolasi Medium | Udara Sekitar |
| Tipe Circuit Breaker | Pemutus Sirkuit Vakum |
| Gelar Proteksi | IP4X utawa ndhuwur |
| Instalasi | Indoor / Outdoor (gumantung konfigurasi) |
Komponen Utama
- Pemutus sirkuit vakum
- Transformator arus (CT)
- Trafo tegangan (VT)
- Sistem busbar
- Relay pangayoman
- Ngalih earthing
- Kompartemen kabel
- Sistem interlocking mekanik lan listrik
- Piranti ngawasi cerdas
Kaluwihan utama
1. Safety Operasional Banget
Keamanan operator tansah dadi prioritas paling dhuwur. AIS modern nggabungake sistem interlocking sing komprehensif sing nyegah urutan operasi sing salah nalika struktur kabinet tahan busur mbantu nyuda risiko nalika ana kesalahan.
2. Desain Ramah Lingkungan
Amarga udhara dadi medium insulasi, ora ana katergantungan marang gas omah kaca kayata SF₆. Iki nggawe switchgear terisolasi udara minangka solusi sing tanggung jawab kanggo lingkungan sing cocog karo syarat kelestarian sing saya ketat.
3. Biaya siklus urip sing luwih murah
Dibandhingake karo akeh teknologi alternatif, sistem terisolasi udara umume nawakake biaya instalasi sing luwih murah, pangopènan sing luwih gampang, lan biaya operasi sing suda sajrone umur layanan.
4. Dhuwur linuwih
Pemutus sirkuit vakum nyedhiyakake daya tahan listrik sing apik kanthi syarat pangopènan minimal. Digabungake karo relay proteksi digital majeng, padha nambah linuwih sistem lan nyuda downtime sing ora dikarepke.
5. Expansion fleksibel
Desain kabinet modular ngidini tambahan feeder ing mangsa ngarep tanpa ngganti lineup switchgear lengkap, nggawe AIS cocog kanggo ngembangake fasilitas industri lan ngembangake gardu.
Aplikasi Khas
Amarga versatility,13.8KV MV HV Air Insulated Switchgearwis disebarake ing pirang-pirang industri.
- Gardu sarana
- Pembangkit listrik
- Proyek energi surya
- peternakan angin
- fasilitas produksi industri
- Pabrik pangolahan minyak lan gas
- Operasi pertambangan
- Bangunan komersial
- rumah sakit
- Bandara
- Pusat data
- Sistem transportasi rel
Saben aplikasi entuk manfaat saka proteksi sirkuit sing bisa dipercaya, distribusi daya sing efisien, lan safety personel sing ditingkatake nalika njaga kesinambungan operasional sing apik.
Air Insulated vs Gas Insulated Switchgear
Milih teknologi insulasi sing tepat gumantung saka kahanan instalasi, papan sing kasedhiya, strategi pangopènan, pertimbangan lingkungan, lan anggaran proyek.
| Fitur | Air Insulated Switchgear | Gas Insulated Switchgear |
|---|---|---|
| Isolasi | Udara Sekitar | Gas SF₆ |
| Dampak Lingkungan | Kurang banget | Luwih dhuwur amarga panggunaan gas omah kaca |
| Pangopènan | Prasaja | Luwih Spesialis |
| Investasi wiwitan | Umume Ngisor | Luwih dhuwur |
| Kebutuhan Spasi | luwih gedhe | Luwih Kompak |
| Aksesibilitas Inspeksi | Gampang | Luwih Komplek |
Carane Milih Tengen 13.8KV MV HV Air Insulated Switchgear
Milih sing cocog13.8KV MV HV Air Insulated Switchgearmelu luwih saka mung cocog HFS voltase. Solusi sing dirancang kanthi apik kudu ndhukung keandalan operasional jangka panjang, ekspansi ing mangsa ngarep, lan tundhuk karo standar listrik sing ditrapake.
Faktor Pilihan Penting
- Konfirmasi voltase dirating, frekuensi, lan syarat saiki terus.
- Nemtokake arus hubung singkat prospektif maksimum.
- Evaluasi lingkungan instalasi, kalebu kahanan njero ruangan utawa ruangan.
- Pilih konfigurasi relay proteksi sing cocog.
- Coba syarat expansion feeder mangsa.
- Verifikasi tundhuk karo IEC utawa standar liyane sing ditrapake.
- Pilih pabrikan kanthi pengalaman teknik lan kontrol kualitas sing wis kabukten.
- Deleng dhukungan teknis sawise-sales lan kasedhiyan suku cadang.
LUGAO Powernawakake konfigurasi switchgear khusus kanggo nampung gardu utilitas, fasilitas industri, proyek energi sing bisa dianyari, lan sistem distribusi tenaga komersial. Tim teknik bisa ngatur skema proteksi, tata letak busbar, opsi pangukuran, protokol komunikasi, lan konfigurasi enclosure miturut syarat proyek.
Praktek Pangopènan sing paling apik
Pangopènan rutin penting kanggo njamin umur peralatan maksimal lan njaga safety operasional. Senajan switchgear terisolasi udhara umume mbutuhake pangopènan kurang saka akeh teknologi alternatif, inspeksi dijadwal tetep Highly dianjurake.
Dhaptar Priksa Pangopènan sing Disaranake
- Priksa kabersihan lemari lan copot bledug sing akumulasi.
- Verifikasi kabeh interlocks mechanical operate bener.
- Priksa kondisi pemutus sirkuit vakum.
- Ngencengi sambungan listrik yen perlu.
- Test relay proteksi miturut jadwal pangopènan.
- Priksa komponen insulasi kanggo tandha-tandha tuwa.
- Verifikasi kontinuitas earthing.
- Nindakake pencitraan termal kanggo ngenali titik panas sing ora normal.
- Rekam data inspeksi kanggo planning pangopènan prediktif.
| Item Pangopènan | Interval sing Disaranake | tujuane |
|---|---|---|
| Inspeksi Visual | Saben wulan | Ngenali bledug, Kelembapan, utawa karusakan fisik |
| Tes Operasi Mekanik | Saben 6 Sasi | Mesthekake kinerja ngoper dipercaya |
| Test Proteksi Relay | Saben taun | Verifikasi akurasi pangayoman |
| Inspeksi Thermal Infrared | Saben taun | Ndeteksi sambungan ngeculke utawa overheating |
| Pangopènan Nyegah Komprehensif | Saben 3-5 Taun | Ngluwihi urip layanan lan nambah linuwih |
Napa Proyek Daya Luwih Milih Daya LUGAO
Kanggo proyek distribusi voltase medium, kualitas peralatan langsung mengaruhi linuwih sistem, safety operasional, lan biaya pangopènan jangka panjang.LUGAO Powerfokus kanggo ngirim peralatan listrik sing bisa dipercaya sing dirancang kanggo nyukupi kabutuhan utilitas, fasilitas industri, pabrik energi sing bisa dianyari, lan proyek infrastruktur ing saindenging jagad.
- Kapabilitas engineering lan desain profesional
- Manajemen kualitas manufaktur sing ketat
- Teknologi ngoper vakum sing dipercaya
- Solusi khusus kanggo macem-macem industri
- Selaras karo standar internasional
- Tes pabrik sing komprehensif sadurunge dikirim
- Konsultasi teknis responsif lan dhukungan sawise-sales
- Pengalaman ekspor ekstensif nglayani pasar global
Kanthi nggabungake proses manufaktur sing canggih karo pamriksa kualitas sing ketat, LUGAO Power mbantu para pelanggan ningkatake keamanan sistem listrik, nyilikake downtime, lan nyuda biaya operasi siklus urip.
Pitakonan sing Sering Ditakoni
1. Apa kauntungan utama 13.8KV MV HV Air Insulated Switchgear?
Kauntungan paling gedhe yaiku kombinasi keandalan operasional sing dhuwur, safety banget, insulasi udara sing ramah lingkungan, lan biaya pangopènan sing relatif murah.
2. Apa switchgear terisolasi udara cocok kanggo proyek energi sing bisa dianyari?
ya wis. Iki digunakake kanthi wiyar ing peternakan solar, stasiun tenaga angin, sistem panyimpenan energi baterei, lan instalasi energi sing bisa dianyari liyane amarga kinerja distribusi voltase medium sing bisa dipercaya.
3. Suwene bisa online terisolasi switchgear biasane operate?
Kanthi instalasi lan pangopènan pencegahan sing tepat, sistem switchgear modern bisa nyedhiyakake layanan sing dipercaya luwih saka 25-30 taun.
4. Apa switchgear terisolasi udara mbutuhake gas SF₆?
Ora. Switchgear terisolasi udara nggunakake udara sekitar minangka medium insulasi, ngilangi kabutuhan gas SF₆ lan ndhukung infrastruktur listrik sing luwih ramah lingkungan.
5. Apa switchgear bisa disesuaikan?
ya wis. Produsen kayataLUGAO Powerbisa ngatur tata letak panel, sistem pangayoman, antarmuka komunikasi, ratings saiki, konfigurasi pager, lan specifications liyane kanggo nyukupi syarat project beda.
Kesimpulan
Nalika infrastruktur listrik terus berkembang menyang efisiensi, digitalisasi, lan kelestarian sing luwih gedhe,13.8KV MV HV Air Insulated Switchgeartetep dadi solusi sing bisa dipercaya kanggo distribusi daya voltase medium. Cara insulasi sing ramah lingkungan, keandalan operasional sing wis kabukten, desain modular, lan biaya siklus urip sing murah dadi investasi sing apik kanggo keperluan, pabrik industri, fasilitas komersial, lan proyek energi sing bisa dianyari. Milih pabrikan sing dipercaya njamin kinerja sing konsisten, keamanan operasional sing luwih apik, lan nilai jangka panjang sajrone umur layanan peralatan.
Siap Nganyarke Distribusi Daya Tegangan Sedheng?
Apa sampeyan ngrancang gardu anyar, ngembangake fasilitas industri, utawa nganyarke jaringan listrik sing wis ana,LUGAO Powerbisa nyedhiyakake dhukungan teknik profesional lan berkualitas tinggi13.8KV MV HV Air Insulated Switchgearsolusi sing cocog karo aplikasi sampeyan. Tim berpengalaman kita setya ngirim produk sing dipercaya, keahlian teknis, lan layanan responsif kanggo mbantu proyek sampeyan sukses.Hubungi kitadina iki kanggo ngrembug syarat sampeyan, njaluk informasi teknis, utawa nampa penawaran khusus kanggo proyek distribusi daya sabanjure.
